Прецизна дистрибуција струје

Као терминални производ за дистрибуцију електричне енергије дата центра, ормар за прецизну дистрибуцију електричне енергије је јединица за напајање најближа ИТ опреми. Његов сигуран и поуздан рад је кључан за нормалан рад ИТ опреме. Тренутно, нова генерација дата центара има све веће захтеве за поузданост и управљивост система напајања. ИТ корисницима је потребна поузданија и флексибилнија дистрибуција енергије, префињеније управљање и тачнија потрошња трошкова за систем напајања информационе опреме. Прецизно узглавље за дистрибуцију електричне енергије не само да употпуњује функцију дистрибуције електричне енергије традиционалног узглавља за дистрибуцију електричне енергије, већ има и многе моћне функције надзора и управљања, омогућавајући менаџеру дата центра да разуме статус пуњења оптерећења кабинета и кола дистрибутивних грана у било ком време. статус, различити параметри, и потрошња енергије различитих флота итд.

ЦПСИ® Прецисион Повер Дистрибутион Параметер (Спецификација)

ЦПСИ®Прецисион Повер Дистрибутион Феатуре анд Апплицатион

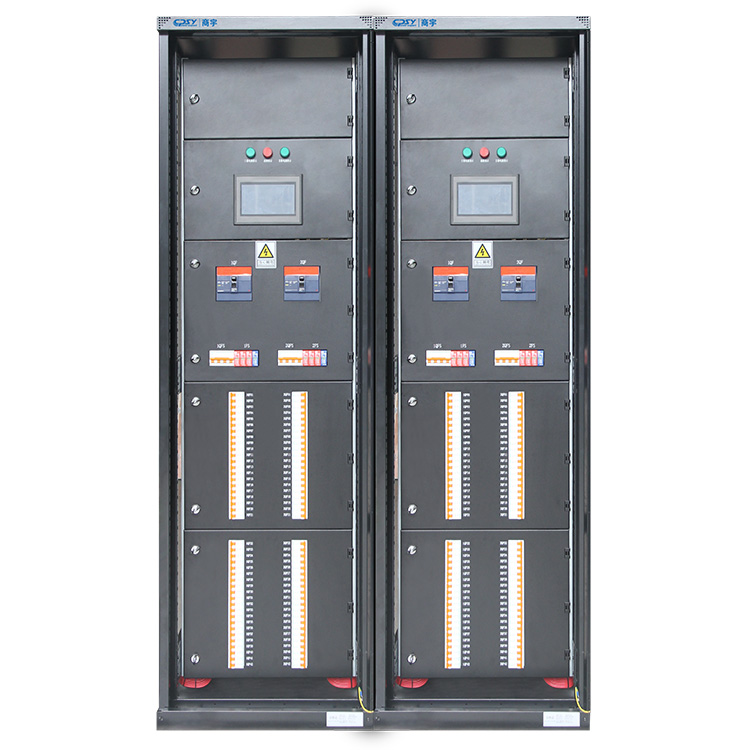

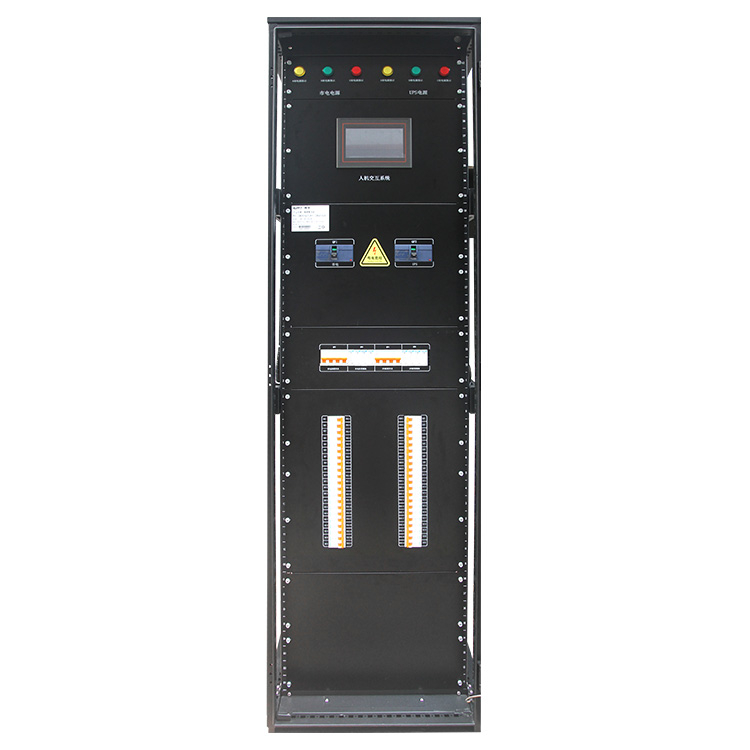

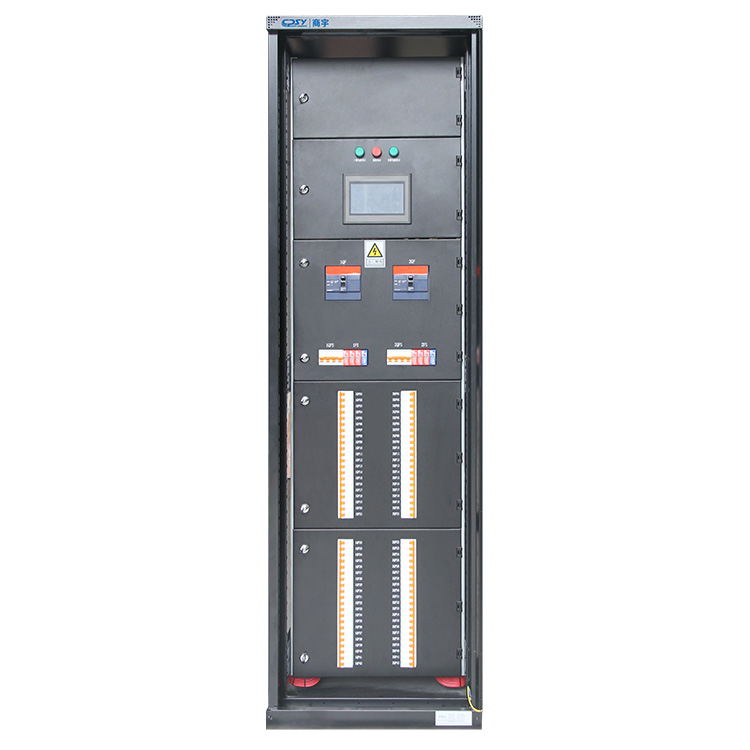

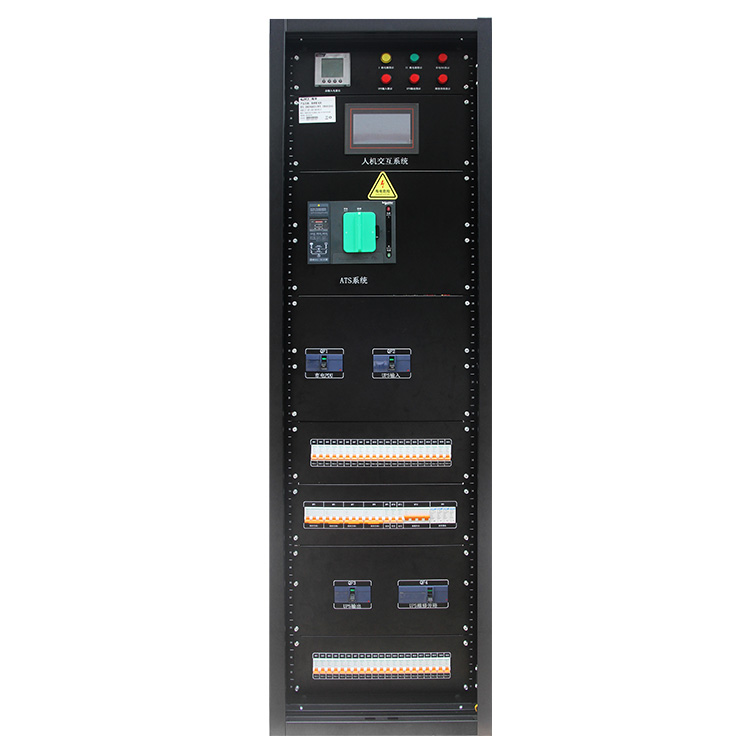

Схангиу ЦПСИ® ормар за прецизну дистрибуцију струје усваја стандардни 19-инчни мрежни ормар од 42У и дизајн модуларне структуре, и опремљен је мноштвом опционих додатака. Може да прилагоди персонализоване производе за дистрибуцију електричне енергије високе поузданости за купце према стварним потребама рачунарске собе. Као члан производа решења за квалитет електричне енергије, ормани за прецизну дистрибуцију електричне енергије комбинују нисконапонску дистрибуцију електричне енергије, интелигентни надзор и функције управљања напајањем. Када се користе са висококвалитетним УПС изворима напајања, они могу пружити свеобухватну заштиту напајања за критична оптерећења корисника. Орман за прецизну дистрибуцију електричне енергије је опремљен ЛЦД екраном у боји осетљивим на додир са великим екраном, који може да провери напон, струју, фреквенцију, активну снагу, реактивну снагу, КВХ, хармонике и други статус квалитета енергије сваког главног кола и струјног кола у било ком време, и може да бележи промене криве оптерећења у реалном времену. , као и могућност редундантности система у случају делимичног квара, што омогућава локализовано интелигентно праћење. Такође обезбеђује РС232, РС485 и мрежне интерфејсе за реализацију даљинског онлајн надгледања и управљања у реалном времену. Када дође до било какве абнормалности у систему, као што је преоптерећење, губитак фазе, висок или низак напон, итд., звучни и светлосни аларм на лицу места ће одмах подсетити корисника. Истовремено, систем за праћење рачунарске собе ће обавестити корисника СМС-ом или телефонским позивом како би се благовремено предузеле мере. Избегавајте потенцијалне ризике и остварите упозорење о ризику у реалном времену. Панел може да сачува 3.000 историјских записа и информација о грешкама како би олакшао корисницима да анализирају узрок кварова. Ормар за прецизну дистрибуцију електричне енергије такође пружа мноштво опционих додатака, укључујући праћење статуса шанта, прекидаче који се могу заменити у току рада, изолационе трансформаторе, ЕПО/РЕПО функције, ТВСС системе за заштиту од пренапона, итд. Углавном се користи за важне купце као што су рачунарске собе са подацима у финансијама, телекомуникацијама, влади, аеродромима, болницама и ИТ предузећима, средњим и великим ИДЦ центрима података или индустријским предузећима за обезбеђивање дистрибуције енергије, заштите дистрибутивних кола, мерења за важну опрему као што су мрежни сервери. Он управља услугама као што је уземљење рачунара и користи се у областима са високим захтевима за поузданост напајања и непрекидно напајање.

Карактеристике:

1. Усвојите 19-инчни 42У мрежни серверски ормар стандардне величине у рачунарској соби, са флексибилним дизајном и једноставном инсталацијом.

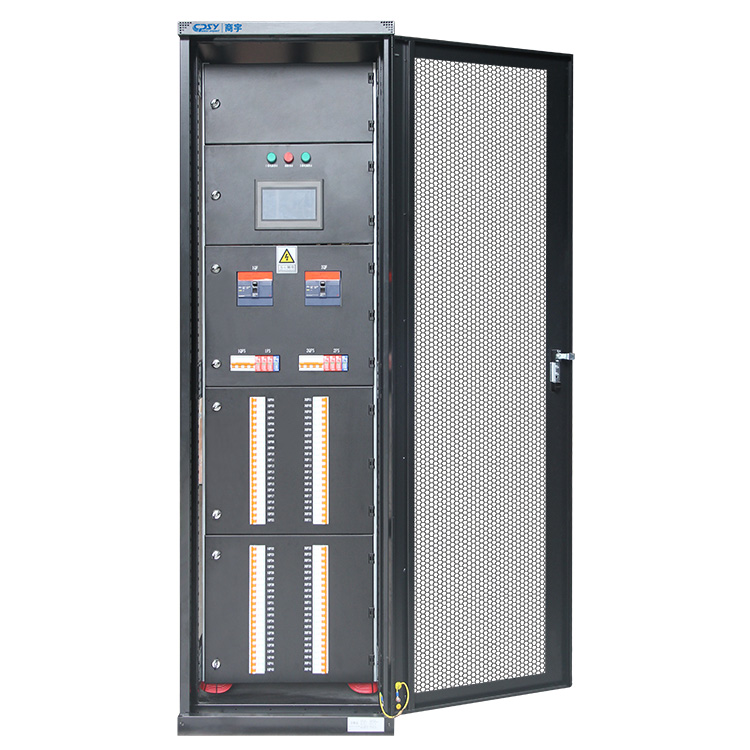

2. Усвојити двослојни дизајн заштите панела врата, са различитим структурама изгледа, као што су: мрежаста врата, стаклена врата, челична врата, како би се осигурала сигурност оператера;

3. Усвојите модуларни дизајн да бисте уштедели простор за инсталацију и комплетан систем са подесивим фазним сабирницама који се може брзо мењати

4. Прекидач са ливеним кућиштем прихвата фиксну инсталацију, микро прекидач прихвата инсталацију картице за вођење, а фазно подесиви микро прекидач С400 у великој мери побољшава сигуран рад и олакшава одржавање.

5. Опремљен ХМИ интерфејсом за интеракцију између човека и рачунара, интелигентним, поузданим и комплетним системом за праћење, који може читати напајање, квалитет и праћење статуса кола, аларм и друге податке у реалном времену;

6. Панел може да сними и сачува 900-3000 историјских алармних информација, што олакшава анализу кварова и у великој мери штеди радну снагу и материјалне ресурсе.

7. Богати модули за праћење обезбеђују свеобухватније функције праћења и дизајн вредности домена на више нивоа како би се унапред идентификовали потенцијални ризици.

8. Богати додаци, укључујући прекидаче који се могу замењивати током рада, уграђене изолационе трансформаторе сувог типа, модуле за заштиту од грома и ЕПО/РЕПО модуле за даљинско искључивање.

9. Структура је нова. Сви делови се обрађују увозном ЦНЦ опремом. Сваки процес је строго прегледан како би се осигурала тачност обраде сваког дела.

10. Поуздан квалитет, направљен од висококвалитетних челичних плоча за хладну шину, алуминијум-цинкованих плоча увезених из Јужне Кореје и поцинкованих плоча без прскања. Спољна површина је електростатички распршена и достигла је међународни напредни ниво.

11. Висока густина, висока интеграција, коришћење високо прецизних и високо интегрисаних модула, што повећава запремину кабинета, подржава 168 кола и смањује простор.

12. Висока поузданост, коришћењем висококвалитетних решења основних компоненти, које могу безбедно да издрже најмање 1,73 пута струју пуног оптерећења, обезбеђујући сигурност, поузданост и осигурање квалитета.

13. Орман високих перформанси, високе чврстоће, стубови ормара су направљени од Ω савијених профила, а унутрашњост је направљена од ИСВ пластичних панела, који су сигурни и отпорни на ватру.

14. Усваја стандардни Модбус комуникациони протокол, подржава РС232, РС485 и друге мрежне интерфејсе и подржава даљинско праћење у реалном времену;

15. Три главне функције управљања: управљање сигурношћу, управљање оперативним трошковима, управљање надзором дистрибуције енергије, интелигентно управљање и једноставан рад.

16. Свеобухватни аларми и напредна подешавања вишеслојних аларма спречавају потенцијалне нестанке струје како би осигурали мере раног реаговања, смањили несреће локалног нестанка струје изазване погрешним радом корисника и постигле прецизну дистрибуцију електричне енергије.

17. Користите напредне или свеобухватне системе за праћење и праћење потрошње енергије и цурења у колима. Оклопљени излазни каблови за свако оптерећење смањују ЕМИ и РФИ.

Пријаве:

Углавном се користи за важне купце као што су ИДЦ центри података или индустријска предузећа као што су телекомуникације, финансије, влада и ИТ, за обезбеђивање дистрибуције енергије, заштите дистрибутивних кола, мерења, управљања и уземљења рачунара и других услуга за важну опрему као што су мрежни сервери. Поља са високим захтевима за напајањем и непрекидним напајањем.

Функција:

Савршене функције праћења/надгледања

1. Праћење у реалном времену укупног улаза дистрибутивног ормана и напона, струје, фреквенције, снаге, електричне енергије и других параметара сваке гране како би се постигао локализовани интелигентни надзор;

2. Откријте статус пребацивања сваког прекидача, прикажите и управљајте хармонијским садржајем, управљањем енергијом, историјским трендовима, кривама оптерећења итд.

3. Приказ података у реалном времену, аларм у реалном времену, крива тренда, дијагностика комуникационе мреже, снимање базе података, управљање безбедношћу, статистичка анализа и извештаји, издавање облака података итд.

4. Богати модули за праћење обезбеђују свеобухватније функције праћења и дизајн вредности домена на више нивоа како би се унапред идентификовали потенцијални ризици.

Напредна функција аларма/аларма

1. Има звучне и визуелне аларме и интерфејсе за даљинско праћење, а напредни вишеслојни аларм унапред поставља сваки аларм капацитета оптерећења, аларм преоптерећења и аларм пренапона како би спречио потенцијалне нестанке струје.

2. Подржава звучне и визуелне аларме за пренапон главног кола и струјног кола, поднапон, преоптерећење, прекорачење фреквенције, абнормални напон нултог уземљења, прекидач и друге грешке.

3. Има функцију упозорења о ризику у реалном времену, која може да обавести системске абнормалности у реалном времену и избегне потенцијалне ризике;

4. Панел може да сними и сачува 900-3000 историјских алармних информација, што олакшава анализу кварова и у великој мери штеди радну снагу и материјалне ресурсе.

Поуздана заштитна функција

1. Може се користити са јединицом за прикупљање цурења да би се реализовало надгледање цурења на мрежи и функције заштите од цурења и надзор безбедности у реалном времену.

2. Против пренапона, против муње (опционо); заштита од прекомерне струје, заштита од искључења у нужди, заштита од прегревања.

3. Конфигуришите поуздан систем уземљења и круг заштите од пренапона како бисте осигурали поузданост напајања; подржавају прилагођавање различитих решења за напајање и реализују редундантне системе;

Остале функције

1. Опремљен 7-инчним интерфејсом за размену информација човек-машина и великим ЛЦД екраном у боји, који пружа погодност за оператере, олакшава упите и надгледање у реалном времену, и може унапред да открије грешке и оперативне опасности.

2. Опремљен интелигентном функцијом надгледања, компатибилан са различитим системима за праћење рачунарске собе, чинећи рад и управљање напајањем ефикаснијим

3. Флексибилна скалабилност, број канала прекидача може се заменити и проширити у било ком тренутку без прекида напајања. Заменљиви, подесиви фазни прекидачи и онлајн подешавање фазе могу бити опциони. .

4. Високо модуларни дизајн, прекидачи улазних и излазних линија инсталирани у свакој функционалној јединици су распоређени по редоследу и у слојевима, што пружа велику погодност за брзу и лаку инсталацију и одржавање квара.

5. Добре перформансе и високо интегрисани производи обезбеђују стабилнији и сигурнији рад опреме.

ЦПСИ® Прецисион Повер Дистрибутион Детаљи

Схангиу ЦПСИ® орман за прецизну дистрибуцију електричне енергије је погодан за важне кориснике електричне енергије као што су електране, подстанице, индустријска и рударска предузећа, телекомуникације, банке, финансије, владини и ИДЦ центри података или предузећа као АЦ 50Хз, максимални радни напон до 660В, максимални рад струја до 5000А у електродистрибутивном систему. Користи се за конверзију и контролу дистрибуције електричне енергије у машинској просторији, за управљање моторима и осветљењем и за другу опрему за дистрибуцију електричне енергије. Он усваја двоканалну дистрибуцију енергије и може се користити за пребацивање између електричне енергије и напајања мреже или покретања напајања из мреже и резервног напајања у систему електричне мреже. Напајајте извор напајања непрекидно и користите електричну опрему како бисте осигурали поузданост његовог напајања.

Орман за прецизну дистрибуцију струје може се користити са јединицом за прикупљање цурења да би се реализовала функција надгледања цурења на мрежи. Истовремено, може се користити са додатком температурног сензора за праћење температуре у орману главе колоне у реалном времену, што побољшава сигурност система напајања у рачунарској соби. Има високу прекидну моћ и добру динамичку и термичку стабилност. Структура је напредна и разумна, електрична шема је практична, серијска и разноврсна, различите шеме се могу комбиновати произвољно, један ормар може да прими много кола, штедећи простор, леп изглед, висок ниво заштите, сигуран и поуздан, са предностима лаког одржавања, то је производ који морају имати системски интегратори у УПС индустрији. Овај производ је усаглашен са стандардима ИЕЦ439 и ГБ/Т251 „Комплетни сетови нисконапонских извлачивих расклопних уређаја“. То је незаобилазан производ у рачунарској соби. Блиско сарађује са УПС-ом, величина се може прилагодити, а може се направити и у тип разводне кутије. Специфични план дистрибуције електричне енергије зависи од пројекта.

У поређењу са колегама, предности ЦПСИ® Прецисион Повер Дистрибутион су следеће:

●Поузданост:

1. Све компоненте су стандардизоване, обрађене коришћењем увозне ЦНЦ опреме и тестиране од стране произвођача.

2. Израђен је од висококвалитетних челичних плоча за хладну шину, алуминијум-цинкованих плоча увезених из Јужне Кореје и поцинкованих плоча без прскања цинка. Спољна површина је електростатички распршена и достигла је међународни напредни ниво.

3. Матична плоча рачунара високе поузданости свеобухватно прати различите радне параметре система и свеобухватно их приказује кроз ХМИ, смањујући простор који заузима орман за дистрибуцију енергије и повећавајући однос запремине ормара за дистрибуцију енергије.

●Безбедност:

1. Двослојни дизајн заштите панела врата спречава струјни удар и осигурава сигурност оператера.

2. Подесите вишеслојне аларме за преоптерећење петље, пренапон, поднапон, трофазни дебаланс, претерану температуру изолационог трансформатора, квар заштите од грома и друге параметре.

●Једноставност:

1. Због употребе префабрикованих компоненти и стандардизованог дизајна ИТ/сервер кабинета од 19 инча 42У, инсталација је једноставна и брза и боље је компатибилна са распоредом рачунарске собе.

2. Опремљен великим интерфејсом за интеракцију између човека и рачунара за олакшавање упита и подешавања података, може да прати различите напоне, струју, фреквенцију, снагу и друге параметре у реалном времену како би постигао локализовано интелигентно праћење.

3. Систем са подесивим фазним сабирницама који може да се мења на вруће може се заменити и проширити на мрежи како би се обезбедио несметан рад система.

●Богатство:

1. Богати додаци, укључујући опционе прекидаче који могу да се мењају током рада, уграђене суве изолационе трансформаторе, модуле за заштиту од грома и ЕПО/РЕПО модуле за даљинско искључивање.

2. Вишеструке методе комуникације, флексибилно усклађене са позадинским системом, користећи стандардни Модбус комуникациони протокол, подржавајући РС232, РС485 и друге мрежне интерфејсе

3. Подржава прилагођавање вишеструких решења за напајање и може имплементирати редундантне системе

●Лако за управљање:

1. Са комплетним системом за праћење, менаџер рачунарске собе може контролисати радни статус опреме у реалном времену, што олакшава управљање;

2. Усвојите модуларни дизајн високе прецизности и високе интеграције да бисте уштедели простор за инсталацију и комплетан систем са подесивим фазним сабирницама који се може мењати током рада.

3. Поред надзора и управљања дистрибуцијом електричне енергије, има и функције управљања оперативним трошковима и сигурношћу. Интелигентан је, лак за управљање и једноставан за руковање, што побољшава поузданост система за дистрибуцију електричне енергије и смањује ризике.

Услови коришћења

1. Температура амбијенталног ваздуха не би требало да буде виша од +40℃ и не нижа од -5℃. Просечна температура у року од 24 сата не сме бити виша од +35℃.

2. За унутрашњу инсталацију и употребу, надморска висина локације за коришћење не сме бити већа од 2000 м.

3. Релативна влажност околног ваздуха не сме бити већа од 50% када је максимална температура +40°Ц, а већа релативна влажност је дозвољена на нижим температурама. (На пример, 90% на +20°Ц) Треба узети у обзир ефекат кондензације који се повремено може јавити услед промена температуре.

4. Приликом уградње опреме, нагиб са вертикалном равнином не би требало да прелази 5%. Опрему треба инсталирати на месту без јаких вибрација и удара и на месту где електрични делови нису кородирани.

5. Када корисници имају посебне захтеве, могу преговарати са произвођачем.

Материјални материјали углавном укључују:

80% разводних кутија на тржишту је направљено од овог хладно ваљаног челичног плочастог материјала, који је снажан и издржљив.

Плоча од нерђајућег челика има добру функцију против рђе, а разводна кутија је издржљивија.

Применљиви стандарди:

ГБ 7251.1-2013 Нисконапонска комплетна расклопна и управљачка опрема

ГБ/Т 7251.12-2013 Нисконапонска комплетна расклопна и контролна опрема

ГБ 7251.8-2005 Нисконапонски комплети расклопне и контролне опреме Општи технички захтеви за интелигентне комплетне комплете опреме

РФК

1. Које су главне класификације енергетских разводних ормана?

Ормани за дистрибуцију електричне енергије у рачунарској соби се генерално деле на три нивоа: разводни орман → интелигентни разводни орман → интелигентни прецизни разводни орман.

---Према материјалу, разводни ормари се могу поделити на два типа: дрвени и метални. Пошто је ниво заштите металних разводних ормана мало висок, већина њих је направљена од метала.

--На основу структурних карактеристика и употребе, разводни ормани се могу поделити на заштитне разводне ормане, разводне ормане типа фиоке итд.

1) Заштитни разводни орман, који се назива и затворени разводни орман (заштитни/запечаћени разводни орман), односи се на нисконапонски разводни орман у коме су затворене све стране осим површине уградње. Електричне компоненте као што су прекидачи, заштита, надзор и контрола овог разводног ормана уграђују се у затворену шкољку од челика или изолационих материјала, а могу се уградити на зид или ван њега. Можда не постоје мере изолације између сваког кола у разводном орману или се за изолацију може користити уземљена метална плоча или изолациона плоча. Обично постоји механичка блокада за рад врата и главног прекидача. Ту је и заштитни стони разводни орман (тј. конзола), са контролним, мерним, сигналним и другим електричним уређајима инсталираним на панелу. Компоненте заштитног разводног ормана су изоловане заштитним плочама и имају виши ниво. Углавном се користе као уређаји за дистрибуцију електричне енергије на процесним локацијама.

2) Орман за дистрибуцију струје типа фиоке (такође се назива и разводни орман са фиоком). Овај тип разводног ормана користи челичну плочу за израду затворене шкољке, а електричне компоненте улазних и одлазних кола су уграђене у фиоке на извлачење да формирају функционалну целину која може да изврши одређене задатке напајања. Функционалне целине су одвојене од сабирнице или кабла уземљеном металном плочом или функционалном плочом од пластике, формирајући три области: сабирницу, функционалну целину и кабл. Постоје и мере изолације између сваке функционалне јединице.

Ова врста разводног ормана има високу поузданост, сигурност, компатибилност и заменљивост. То је релативно напредан орман за дистрибуцију електричне енергије. Већина тренутно произведених разводних ормара су разводни ормари са фиоком, који се могу користити за контролу напајања. Индустријска и рударска предузећа и вишеспратнице које захтевају већу централизовану контролу дистрибуције електричне енергије или већу поузданост напајања.

3) Разводни орман за расвету

Разводни орман за расвету има затворену инсталацију, а степен варира у складу са захтевима прилике употребе. Ормани за дистрибуцију електричне енергије се углавном користе као опрема за дистрибуцију електричне енергије ниског нивоа, на пример за контролу дистрибуције електричне енергије на производним локацијама у индустријским и рударским предузећима.

4) Разводни ормар са фиксним панелом, који се често назива разводна плоча или разводна плоча. То је отворени разводни орман са панелом. Предња страна има заштитну функцију, а задња и бочне стране такође могу да додирују делове под напоном. Може се користити само у индустријским и рударским предузећима са ниским нивоом заштите и ниским захтевима за континуитет и поузданост напајања. Централизовано напајање у просторији трафостанице. Орман за дистрибуцију електричне енергије са фиксним панелом назива се и разводна плоча. Његов предњи део је панел ормарића, који се може користити за заштиту и отварање и затварање. Задња и бочне стране су отворене и могу приступити уређајима уживо. Ормани за развод електричне енергије са фиксним панелима имају низак ниво заштите и могу се користити само у неким ситуацијама које не захтевају високе перформансе и захтевају континуирано напајање, као што је централизовано напајање у трансформаторским просторијама у индустријским и рударским предузећима.

2. Главне разлике између прецизних разводних ормана и традиционалних разводних ормана су следеће:
