Спољни интегрисани кабинет

Схангиу ЦПСИ® комбинује искуство инсталације, отклањања грешака, одржавања и имплементације управљања постојећих зрелих апликативних производа и продајних производа како би се прилагодио интелигентни спољни интегрисани ормар посебно за важне системе на отвореном. Спољни интегрисани ормани дубоко интегришу инфраструктурне производе центара података, укључујући вишеструке подсистеме као што су УПС, дистрибуција електричне енергије, хлађење, ормари, заштита од пожара, итд., и постижу свеукупно управљање свим системима кроз систем за надзор, поједностављујући процес пројектовања и изградње. Он усваја топло поцинковани лим дебљине веће од 1,5 мм, који се састоји од спољне кутије, унутрашњег металног радног комада и склопа прибора. Углавном се користи за ДСЛАМ тачке кретања надоле, бежичне комуникационе базне станице, дистрибуцију електричне енергије, градски транспорт, нову генерацију 5Г комуникационих система и мрежа. Свеобухватан пословни приступ, комутаторска станица за пренос, пренос комуникације у хитним случајевима, итд., прилагођавају се различитим спољним сценама као што су кровови, улице, планинска подручја, дуж пруга и окружења са високим и ниским температурама, задовољавајући потребе купаца за уштедом енергије и смањењем емисија, брза примена и потребе прилагођавања на више сценарија.

ЦПСИ® спољни интегрисани ормар

Са развојем великог броја нових корисника комуникација, континуираним побољшањем пропусног опсега мобилне телефоније и иновацијама комуникационих услуга, и даље ће постојати захтеви за изградњом комуникационе мреже. Спољни интегрисани ормани представљају интеграцију и минијатуризацију главне опреме комуникационог сајта, модуларизацију пратећих компоненти, и Тренд развоја индустрије очувања енергије и смањења емисије смањује притисак на локације корисника да добију информације, и дизајниран је да задовољи потребе корисника за флексибилним ширењем. и брзи распоред. Спољни интегрисани орман има веома добре перформансе топлотне изолације и користи се у комуникационим системима, директно у А орману који обезбеђује механичку и заштиту животне средине за интерну комуникациону опрему у условима спољашње климе. Карактерише га производња у фабрици, лака за транспорт и монтажу на лицу места и омогућава овлашћеном особљу да уђе и ради. То је орман који може да интегрише главну опрему, системско напајање, комуникациону дистрибуцију једносмерне струје, надгледање животне средине, опрему за хлађење, батерије и уземљење за заштиту од грома, и интегрисани орман који обезбеђује радно окружење на отвореном и управљање безбедношћу за базну станицу.

Схангиу ЦПСИ® спољни интегрисани орман се састоји од спољне кутије, унутрашњих делова од лима, индустријског клима уређаја, јединице за дистрибуцију струје, прекидачког напајања, УПС-а, резервне батерије и друге додатне опреме. Усваја сендвич структуру оквира са металним стубовима, а целокупни материјал је хладно ваљана/превучена плоча од цинка/нерђајућег челика + ЕПС/ПУ сендвич панел или ПЕФ изолациони памук различитих дебљина. Израђен је од висококвалитетног хладно ваљаног челичног лима или нерђајућег челика. База је израђена од челичне композитне конструкције или топло поцинковане плоче дебљине 1,5 мм или више. Површина је направљена од антистатичког процеса пластичне обраде. Има добру отпорност на ударце, перформансе против крађе и старење, а прошао је национални ниво отпорности на прашину и воду је ИП56. Врата ормарића имају уграђену структуру са чврстим размаком врата. Угао отварања врата је >110°. Врата ормара садрже граничну структуру. Уређај за ограничавање врата има функцију ограничења када су врата у "отвореном" стању. Брава за врата има структуру у три тачке од потезне шипке и комада за закључавање, који је чврсте структуре и јак против крађе. Унутрашњост ормана је подељена на одељак за опрему и одељак за батерије према функцији. Спољни интегрисани ормани обухватају: 1. Спољне интегрисане ормане комуникационе базне станице (ормани за опрему, ормани за напајање, ормарићи за батерије, енергетски ормари, свеобухватни ормари); 2. Спољни интегрисани ОЛТ ормани за радио и телевизију, спољни ормани за напајање и електричну енергију, и спољни широкопојасни приступни ормани, спољни мрежни ормари, спољни ормани са константном температуром, спољни ормани отпорни на кишу, спољни ормарићи за мале станице за праћење, спољни сигурносни ормари за видео надзор.

Главни индикатори техничког учинка

1. Услови употребе: температура околине -40℃~+60℃. Ако је температура превисока, препоручује се постављање поклопца за заштиту од сунца; влажност околине ≤95﹪ (на +40℃); атмосферски притисак 70кПа~106кПа;

2. Ормар усваја сендвич структуру, која је подељена на два типа: 1. Двослојни лим + ПЕФ изолациони памук; 2. Оквир од лима + ЕПС/ПУ сендвич панел дебљине 45 мм.

3. Материјал ормара: хладно ваљана челична плоча дебљине 1,5 мм/поцинкована плоча/алуминијумска плоча/плоча од нерђајућег челика + ПЕФ изолација памук дебљине 10-40 мм/челични сендвич панел у боји ЕПС дебљине 45 мм, У-стуб 2 мм, носиви оквир 1,5 мм, украси и делови отпорни на прашину 1,2 мм; површинска обрада: одмашћивање, уклањање рђе и кисељење, фосфатирање против рђе (или галванизација), прскање пластике

4. Састав ормарића: ормар + врата ормарића + база + горњи поклопац + сталак + брава ормарића, фотонапонски + складиште енергије + гомила за пуњење ДЦ (опционо)

5. Тип ормара: 1/2/3 јединица, једна кабина, предња појединачна врата или предња и задња врата (опционо)

6. Врата и брава врата: Врата ормарића имају уграђену структуру, са чврстим размаком врата; угао отварања врата је >110°, а гранична структура има јака својства против крађе; брава на вратима има структуру у три тачке од вучне шипке и комада за закључавање, као и катанац или електронску браву (опционо)

7. Механичка чврстоћа: Ормар може да издржи оптерећење од ≥600 кг, свака површина може да поднесе вертикални притисак од >980Н, а крајњи крај може да поднесе вертикални притисак од >200Н након отварања врата.

8. Површина попречног пресека бакарног језгра у жици за уземљење треба да буде >16-50㎟, а отпор детекције треба да буде <0,1К

9. Начин уласка кабла: доњи улаз и излаз. Водови наизменичне струје, водови једносмерне струје, сигнални водови и жице за уземљење треба да буду одвојено спроведени и везани одвојено;

10. Начин уградње опреме: 19/21-инчни подесиви стандардни сталак је инсталиран у ормар за опрему.

11. Начин хлађења: размена топлоте или климатизација (АЦ1500В), вентилатор + клима уређај

12. Прилагођене услуге: прилагођавање величине, прилагођавање унутрашње структуре, прилагођавање боје ормара, подразумевана РАЛ7035 међународна сива, професионално прскање праха на отвореном

13. Метода уградње: унутрашња или спољашња, дебљина постоља ормара ≥2,0 мм вруће поцинкована челична плоча, висина основе ормара ≥200 мм, преграде постављене око основе како би се спречило кршење животиња

13. Тип главног кола: трофазни мост, двострука анти-звезда; компоненте исправљача: тиристор, диода, струјни неуједначени коефицијент компоненти на истој руци: <0,15

15. Број импулса у једном орману: 6, 12, 24 импулса (вишеструки исправљачки ормани у комбинацији са фазним померањем исправљачког трансформатора могу да формирају еквивалент 36, 48, 60, 72 импулса)

16. Издржљиви напон: Издржљиви напон између уређаја за уземљење и металног радног комада кутије није мањи од 3000В (ДЦ)/1мин;

17. Систем контроле температуре: Опрема кабинета ће генерисати много топлоте током рада, узрокујући пораст температуре унутар ормана, смањујући век трајања електронских компоненти и чак узрокујући застоје. Због тога се опрема за контролу температуре мора користити за контролу температуре у ормару како би се осигурао нормалан рад комуникационе опреме и истовремено побољшао век трајања и поузданост електронске опреме.

18. Отпор изолације: Отпор изолације између уређаја за уземљење и златног радног комада кутије није мањи од 2Кс104М /500В (ДЦ);

19. Компресор клима уређаја: ДЦ 300В-1500В клима уређај (опционо)

20. Дебљина термоизолационог слоја: 50мм, добра топлотна изолација, топлотна проводљивост <0,472/(м2.к); ниво заштите ормара: ИП56;

21. Сва проводна преклапања сабирница су брушена, са храпавошћу бољом од Рал.6, равношћу бољом од 25μм, малим контактним отпором и малим губитком снаге.

22. Интегрисани орман интегрише систем за хлађење, систем ормара, систем за дистрибуцију електричне енергије, беспрекидно напајање, систем динамичког праћења окружења и систем ожичења потребних за рачунарску собу. Унапред је постављен од стране индустрије и емитовања, и може се брзо конструисати на лицу места како би се задовољиле потребе брзог покретања услуга центра података.

ЦПСИ® параметар интегрисаног ормара на отвореном (спецификација)

ЦПСИ® спољни интегрисани кабинет карактеристике и примена

Карактеристике:

1. Може даљински да овласти ауторитет за откључавање, даљински надгледа и снима статус закључавања врата, време отварања и затварања закључавања врата и информације о откључавању.

2. Кабинет усваја методе заваривања, монтаже и монтаже. Конструкција је чврсто заварена и има добру носивост. Погодан је за уградњу у више сценарија на планинским врховима и крововима. Скалабилан је и може се повезати са платформама трећих страна.

3. Користите потпуну ЦНЦ обраду да бисте формирали кућиште од легуре алуминијума или нерђајућег челика како бисте ефикасно спречили локално прегревање кућишта; цео ормар је попрскан пластиком или офарбан како би се спречила рђа, корозија, прашина, сунце и киша.

4. Интегрисани дизајн, брза примена, плуг-анд-плаи, висока интеграција, мали отисак, кратак период изградње, уштеда простора, лако проширење и миграција, ниска цена изградње и ниска потрошња енергије

5. Модуларни дизајн дистрибуције енергије, напајања, хлађења итд., конфигурација на захтев, висока поузданост, без одржавања, покретање и заустављање једним кликом, брза монтажа, подударање више сценарија; прилагодљив различитим комбинацијама система напајања, што олакшава надоградњу

6. Потпуно запечаћен дизајн, еколошки прихватљив, топлотна изолација и уштеда енергије, врхунске перформансе, изолација и антистатик, отпоран на прашину и антикорозију, побољшавајући сигурност и продужавајући век трајања опреме за исправљач.

7. Решење за дисипацију топлоте високих перформанси, индустријски клима уређаји монтирани на врата/бочно, опрема за вентилацију индустријске класе, дизајн хлађења ваздуха и изолационог слоја, стабилан и поуздан, дуг век, нижа температура и одржавање константне температуре и влажности у Кабинет

8. Брава за спољна врата ормана против крађе, висок ниво заштите ИП56, може савршено да се носи са тешким спољним окружењима и разним временским условима.

7. Комплетне мере заштите, праћење температуре ваздуха у реалном времену, влажности, температуре воде, притиска воде, протока воде, цурења воде, запремине ваздуха, температуре компоненти итд. у кабинету, нема потребе за прегледом локације.

9. Паметна брава врата против крађе, снимање камере; врх је нагнут надоле како би се спречила киша, а мрежа отпорна на прашину на улазу за кабл спречава инсекте и прашину, лако се чисти и поправља и отпорна је на корозију.

10. Стабилно и поуздано динамичко праћење окружења, детекција свестраног алармног сигнала, извештавање информација о аларму у реалном времену; може да реализује и отпрема аларме као што су нестанак струје, нестанак струје, контрола приступа, температура, влажност, дим, урањање у воду, напон батерије итд. (опционо) .

11. Усвајање врхунског дизајна, структура појединачних и заједничких ормара је иста, са резервисаним инсталационим интерфејсима. Клима уређаји се могу повећати или смањити по потреби. Производ се лако шири, издржава притисак и деформацију; компонентни прес-фитинг усваја уравнотежен дизајн фиксне силе и двоструку изолацију;

12. Интелигентно отклањање грешака једним кликом, ефикасан рад, опремљен модулом за исправљање високе ефикасности, дизајном контроле температуре и анализом и управљањем енергетске ефикасности на нивоу локације, чинећи рад ефикаснијим.

13. Прихватите прилагођавање, комбинујте различите карактеристике различитих пројеката и користите окружења за прилагођавање, више у складу са потребама на лицу места, и постигнете задовољство купаца на време и ефикасно.

14. Ормар има велики капацитет, структуру са више врата, флексибилан унутрашњи простор за инсталацију и дизајн изгледа, једноставну инсталацију и одржавање, а праћење и одговор на ближом крају у кабинету је правовременији, тачнији и ефикаснији;

15. Стандардно долази са интерфејсима категорије 6, подржавајући разне периферне уређаје; резервисан је спољни интерфејс за напајање у нужди, а унутрашњи уређаји могу да се напајају преко спољног система напајања током нестанка струје.

16. Користите ватроотпорне каблове, опциону дистрибуцију наизменичне струје или дистрибутивну јединицу једносмерне струје (ДЦ-48В расветна тела); опциона литијумска батерија/оловна батерија као резервно напајање (опционо)

17. Интегрисано електрично ожичење и АЦ/ДЦ систем за дистрибуцију електричне енергије, са разумним распоредом, флексибилним методама ожичења, лаким радом и одржавањем увођења каблова, фиксирањем и уземљењем, као што су корита за каблове и полице за управљање кабловима.

18. Начин уноса каблова у ормар је одоздо. Кабл за напајање, сигнални кабл и оптички кабл имају независне рупе за улаз каблова и неће ометати један другог.

19. Главна опрема, опрема за контролу температуре и модули ожичења у ормару су дизајнирани у одвојеним одељцима како би се олакшало будуће степеновано одржавање.

20. Високоефикасно решење за напајање на отвореном, једноставно успостављање локације, компактна структура система, орман подржава брзу монтажу, подржава вишеструки унос и излаз енергије, чинећи избор локације и конструкцију једноставнијим.

21. Интелигентни аларми, класификовани временски засновани и регионални извештаји, могу прикупити неколико врста информација и испунити опште техничке захтеве пројекта уклањања локације; локални аларми су повезани са удаљеним алармима, високо прецизним даљинским централизованим надзором и страницама за подршку за удаљене аларме, имејловима и текстуалним порукама.

22. Интелигентна веза, отварање врата је повезано са осветљењем и сликањем; сензор температуре је повезан за покретање и заустављање клима уређаја, температурни сензор + статус клима уређаја је повезан са вентилацијом у случају нужде, сензор температуре + сензор дима је повезан са гашењем пожара.

23. Интелигентно сенсинг: електронска брава за контролу приступа на нивоу ормарића и магнетни сензор врата, у комбинацији са разним овлашћеним методама отварања врата, отиском прста, лицем и лозинком, опционим звучним и визуелним алармима и камерама

24. Интелигентан рад и одржавање, за све кориснике локације, може да реализује даљинско праћење рада локације и прикупљање података, као и генерисање извештаја о раду, подржава мобилну апликацију, предвиђање кварова у реалном времену и брзо позиционирање, помажући особљу за рад и одржавање да се фокусира на основне проблеми на време, са мало људи на дужности И даљински рад и одржавање, системски инжењери пружају онлајн помоћ у било ком тренутку, а систем подршке за рад и одржавање је интелигентнији.

Стандарди производа

Перформансе браве против разарања испуњавају захтеве класе Б у ГА/Т 73-1994.

Испуните захтеве ИП55 у ГБ 4208-2008

Испуните захтеве ИП45 у ГБ 4208-2008

У складу са индустријским стандардом ИД/Т1537-2015 тест спољног ормана за комуникационе системе

Усклађеност са стандардним ИД 5083-2005/ИД5096-2005 спецификацијама за испитивање перформанси телекомуникационе опреме против земљотреса

У складу са захтевима ГБ5169.7 теста отпорности на пламен А

У складу са захтевима за површину рупе за испуштање водоника према националном стандарду ГБ7260.1

Испуњава захтеве класе Б за антивандализам у ГА/Т 73-1994 „Механичка брава против крађе“

Пријаве:

Широко се користи у ЕТЦ системима за наплату путарине велике брзине без заустављања, брзим железничким линијама, мрежним комуникацијама, аутопутевима, националним мрежама, градским подземним железницама, надгледању животне средине, бежичним комуникационим базним станицама, укључујући нову генерацију 3Г система, комуникационим/мрежним интегрисаним услугама , приступне/преносне комутационе станице, хитне комуникације/пренос, итд., хемијска индустрија, топљење, производња папира, производња водоника, нафта, рударство, војна индустрија, научна истраживања, радио и телевизија, станица за праћење, електрична енергија, енергија, транспорт, безбедност, појачало снаге, пројекција, контрола расвете и друге индустрије, пословни објекти (телекомуникације, финансије, енергетика, радио и телевизија, малопродаја), мала предузећа, филијале великих предузећа, влада, образовање, медицинска нега, Цлоуд цомпутинг ивични дата центри, индустријска и комерцијална напајања за хитне случајеве, померање врхова, бријање врхова и пуњење долине, проширење система, ново уједначавање енергије Већина сценарија примене као што је излаз, обезбеђивање једносмерне струје велике снаге за оптерећења итд.

Сервисни систем:

1. Узорци производа пре продаје

--Специјализовано особље спроводи детаљна истраживања о потребама купаца, потпуно разуме потребе купаца и бесплатно дизајнира и производи цртеже.

-- Обезбедите бесплатне брошуре о производима, узорке, извештаје о испитивању, понуде, контакт за транспорт и друге услуге

2. Грађевинске услуге на продају

-- Уредите распоред производње према времену испоруке које захтева купац

--Стриктно спроводити контролу квалитета током процеса производње

--Снажна логистичка подршка

3. Услуга праћења након продаје

--Праћење и руковање мишљењима о квалитету производа; вршење повратних посета корисницима како би им се помогло у решавању проблема

--Пружати услуге тестирања грађевинских производа и обезбедити бесплатну експресну доставу на градилиште за недостајуће материјале и резервне делове.

Упутства за инсталацију

1. У складу са потребама планирања мреже, интегрисани ормар се може инсталирати на тлу, крову, поред пута, падини и другим подручјима. Може се инсталирати близу земље или изнад главе. Приликом постављања у областима подложним поплавама, потребно је узети у обзир захтеве за спречавање поплава.

Због своје једноставне структуре подржава два начина монтаже: комплетну монтажу (подизање на месту комплетне испоруке) и монтажу (монтажу на месту испоруке делова):

Префабриковани: По потреби, монтажни интегрисани ормари се интегришу и уграђују у производне фабрике и складишта. Може задовољити потребе копненог транспорта, поморског или ваздушног транспорта и може задовољити захтеве неравнина, вибрација и подизања током транспорта.

Састављени тип: По потреби, компоненте интегрисаног ормана могу се транспортовати на градилиште ради стандардизоване монтаже.

2. Већа снага интегрисаног ормана захтева дебље каблове, а површину попречног пресека каблова треба у потпуности узети у обзир приликом пројектовања рова.

3. Спољни орман користи метод улаза кабла надоле. Да би се спречило улазак страних предмета, на спољном орману нема отвора за улаз кабла, а кабл се мора ући кроз ров. Због тога је потребно унапред поставити ровове на лицу места.

4. Орман „све у једном“ користи доњи улаз за каблове, а ров мора имати неопходан дизајн отпоран на прашину и глодаре како би спречио улазак страних материја. Неопходан дизајн отпоран на воду и влагу је потребан у рову како би се спречило старење каблова и кратки спој, што ће утицати на нормалан рад спољног ормана.

5. Не отварајте врата ормарића када је влажност ваздуха 95%. Избегавајте отварање врата ормара, обављање операција одржавања или ремонта у кишним или влажним временским условима

6. Само професионалци могу обављати операције инсталације. Током процеса инсталације, стриктно пратите упутства из корисничког приручника.

7. Пре инсталације, сви прекидачи унутрашњег и спољашњег предњег степена морају бити искључени, сачекати 15 минута и потврдити да су сви у стању без напајања.

8. Ознака упозорења мора бити остављена на искљученом положају како би се спречило да се поново укључи током процеса инсталације. Потребно је потребно уземљење и спојеви кратког споја.

9. Деловима под напоном треба руковати по потреби и изоловати их изолационим материјалима како би се избегло оштећење особља.

10. Након што искључите сву улазну струју, сачекајте 35 минута пре него што отворите врата ради прегледа. Пре отварања врата ормарића, уверите се да унутра нема струје.

11. Под нормалним околностима, користите уобичајене процедуре за искључивање. У ванредним ситуацијама, хитно искључивање мора да се користи да би се обезбедила брза реакција и заштитила безбедност људи и опреме.

12. Приликом избора локације, обично се бира простор са добром вентилацијом и поставља на отвореном простору или на поду. Обично није погодан за уградњу у стамбене ходнике или стамбене просторије, иначе ће утицати на ефекат вентилације и расипање топлоте, а бука ће ометати становнике када опрема ради. .

13. Компоненте, компоненте, делови, помоћна опрема и инсталациони интерфејси спољног интегрисаног ормана су сви стандардни и универзални и углавном су направљени од металних материјала; када се користи подна инсталација, мора се обезбедити поуздана челична база за канал или цемент. Пристаниште треба држати подаље од нижих подручја и области са високом прашином и имати квалификоване редове за уземљење.

14. Потребно је да на спољашњој страни ормана нема отворених шрафова како би се избегла крађа спољним растављањем; Орман је опремљен основном структуром и сунцобраном, што може боље избјећи корозију узроковану цурењем кише, док врата ормарића морају користити вишеструки начин закључавања.

ЦПСИ® детаљи интегрисаног ормарића на отвореном

У поређењу са колегама, ЦПСИ® спољни интегрисани кабинет има предности као у наставку:

●Висока сигурност, коришћење ЕМЦ/РФИ заштите, ниво отпорности на земљотрес 8/9, дизајн структуралне браве на вратима ормара против крађе, не може се раставити и висок коефицијент против вандализма.

● Ватроотпорни изолациони сигурносни дизајн, направљен од хладне челичне плоче од гадолинијума или еколошки прихватљиве плоче, са добрим механичким својствима, великим капацитетом носивости, компактном и разумном структуром и добром заменљивошћу.

●Кутија има карактеристике заштите од сунца, заштите од кише, отпорности на корозију, добре отпорности на ватру, изолације и издржљивости. Потпуно је прилагодљив спољашњем окружењу и има век трајања од 15 година, што је више од 20% више од ваздушног хлађења.

●Усваја стандардни дизајн сталка од 19 инча или 21/23/24 инча, или је дизајниран као носач батерије, итд., који се може проширити на захтев и има велику свестраност. Нестандардне лимене фиксне конструкције могу се израдити и према стварној ситуацији купца (опционо).

●Високи ниво заштите, ниво заштите ИП56, контрола константне температуре ниске буке, разлика у температури ћелије између ормара ≤3℃, структура лима и метода заваривања додатно побољшавају водоотпорност, отпорност на прашину, корозију и УВ отпорност.

●Лако се инсталира и може се флексибилно поставити на кров или поред пута у складу са захтевима локације. Има јаку толеранцију на климу и временске прилике и може се прилагодити разним ниским температурама кише и снега, високим хладноћама и врућинама, пешчаним олујама и ветровитим подручјима.

●Користите ватроотпорне и ватроотпорне изолационе материјале (каблови, гумене траке, изолациони памук) и интегришите систем контроле температуре (користећи вентилаторе, измењиваче топлоте или клима уређаје за мешовиту дисипацију топлоте) да бисте постигли ефекат константне температуре у кабинету .

●Интелигентан дизајн противпожарне везе, заштита од пожара на нивоу ПАЦК, детекција близу краја, аутоматски одговор на гашење пожара, брз, тачан, благовремен и ефикасан, што може да минимизира губитке;

●Уштедите време, рад и простор. У поређењу са традиционалним орманима, спољни интегрисани ормани заузимају мању површину – смањени за више од 90%, скраћен је период изградње – скраћен је на 1/10 претходног времена и смањен број јединица између сваког функционалног модула. Тачке квара на путањи, значајно побољшавајући компатибилност између система.

●Визуелни надзор, висока интеграција, даљинско централизовано управљање, вишеструки напонски излази, н+1 резервна копија, и прошао је једини сертификат о безбедности информација ИТ производа за праћење животне средине у индустрији.

●Контрола података у реалном времену без надзора, вишеканални приказ на локалним великим екранима, мобилним апликацијама и ВЕП претраживачима и подршка за централизовано умрежавање у више области и кабинета.

●Употреба заварене структуре и спољашњег електростатичког процеса прскања праха обезбеђује механичку чврстоћу, крутост и поузданост кућишта отпорног на корозију.

●Дизајн трансформатора помоћног извора са двоструким доводом, примарна страна може бити повезана на 480Вац или 400Вац напајање, и компатибилна је са 2 главна напона мреже.

Интеграција може значајно смањити закупнину земљишта оператерима и софтвер за систем управљања

●Инжењерска инсталација је изузетно једноставна, сви подсистеми су унапред инсталирани у орман, фабрика је у потпуности отклоњена, производ се пакује и транспортује као целина, а инсталација на лицу места је завршена за 2 сата.

Класификација спољних интегрисаних ормана

--По функционалној класификацији спољни интегрисани ормани се деле на ормане за опрему (кабине за опрему) и на батеријске ормаре (батеријске кабине).

(1) Ормар за опрему: Ормар за опрему користи климатизацију или вентилацију за одвођење топлоте (измјењивачи топлоте се такође могу користити као опрема за одвођење топлоте), МТБФ≥50000х-250000х, орман за опрему је распоређен на десној страни кабинета, и је одвојен од одељка за батерије преградом, како би се олакшала топлотна изолација простора опреме.

(2) Орман за батерије: користи се за уградњу батерија, са циљем да обезбеди поуздано снабдевање енергијом за сва фиксна оптерећења у индустријским и комерцијалним областима. Преко интерфејса са контролном јединицом, разне апликације се могу флексибилно конфигурисати, а радни подаци батеријског система могу се размењивати са другом опремом, ормар за батерије користи клима уређај или полупроводничко хлађење за одвођење топлоте. Спољне плоче ормана су облепљене термоизолационим памуком како би се постигао ефекат топлотне изолације. Орман је такође опремљен сунцобраном за постизање заштите од сунца и водоотпорног ефекта. Орман је опремљен издувним уређајем за ослобађање штетних гасова које генерише батерија.

---Према величини и локацији уградње и транспорта, може се поделити на два типа: интегрални тип и склопљени тип.

Укупна спољна интегрисана комуникациона компјутерска соба је састављена у фабрици и погоднија је за широкопојасни приступ и пројекте рачунарских соба са удаљеним модулима.

Монтажна рачунарска сала се може инсталирати и изградити на лицу места на месту инсталације, тако да се може применити на било коју одговарајућу локацију и пројекат.

--Према функционалној класификацији, спољни интегрисани ормани се деле на ИТ сервисне и ЕТЦ ормане.

ИТ сервисни ормани се користе у рачунарским просторијама центара података, углавном за конфигурисање сервера и прекидача;

ЕТЦ кабинет има следеће карактеристике:

(1) ЕТЦ ормари морају да се прилагоде различитим сложеним климатским окружењима: изложеност сунцу, отпорни на прашину, водоотпорни, отпорни на влагу, отпорни на плијесан, отпорни на слани спреј, отпорни на рђу и морају бити отпорни на ветар и земљотрес.

(2) Усвојен је иновативни структурални дизајн "састављеног модуларног", који се може брзо инсталирати на лицу места. Сваки функционални модул се инсталира корак по корак, а корита за жице, рупе и утични терминали су резервисани; опрема се лако инсталира, а провод каблова је погодан и леп.

(3) Интегрисати напајање за конверзију енергије, УПС напајање (Н+1) и батеријску опрему, опрему за климатизацију, опрему за дистрибуцију енергије, опрему за мрежни пренос, опрему за праћење животне средине, заштиту од грома, заштиту од пожара, интелигентну контролу приступа, податке за динамичко праћење окружења прикупљање/аларм/ интегрише више функционалних модула као што су јединица камере и интелигентна контрола температуре у један, и има карактеристике против крађе, отпорности на прашину, водоотпорности, антикорозије, високе поузданости, високе интеграције, лаког одржавања, дуге снаге капацитет складиштења, праћење у реалном времену, интелигентно рано упозорење итд.

(4) Углавном обезбеђују интегрисано складиште за машине за контролу порталне траке, индустријске прекидаче, рачунаре са системом за наплату путарине и другу опрему и обезбеђују поуздано напајање и резервну копију за порталну опрему како би се обезбедио поуздан рад кључне опреме за производњу поред пута.

(5) ЕТЦ орман садржи рачунар за наплату путарине, контролер траке, контролер антене, РСУ (Роад Сиде Унит) и другу пословну опрему. Аутопутеви у различитим провинцијама имају своје специфичне захтеве, а дизајниране су машине са једном кабином, дуплом кабином и три кабине. типа задовољити.

(6) Функција даљинског управљања мрежом Систем управљања радом и одржавањем позадинске опреме подржан од стране Иитонг Тецхнологи интегрисаног паметног кабинета може задовољити потребе Стране А и даљински пратити статус опреме у интегрисаном паметном ормару на аутопуту (радни статус опреме, инвертер и исправљени радни статус напајања, статус животне средине, статус отварања и затварања врата, итд.), руковање абнормалностима у раду или кваровима опреме (аутоматска инспекција, активни аларм, 1000 евиденција, ГПС позиционирање, аутоматска опрема на мрежи, итд.), реал- даљинско управљање временом (упит за информације, конфигурација параметара, аутоматска синхронизација, даљинско управљање прекидачем, итд.).

--Према квантитативној класификацији, спољни интегрисани ормари су подељени на једнокабинске спољне интегрисане ормаре, спољне интегрисане ормане са двоструком кабином и спољне интегрисане ормаре са три кабине.

1. Спољни интегрисани ормар са једном кабином

Облик конфигурације једног ормарића: Ормар је подељен на различите функционалне одељке, који се састоје од одељка за опрему + одељка за батерије. Уобичајено, кабина опреме усваја тип размене топлоте или метод ваздушног хлађења. Одељак за батерије може изабрати директну вентилацију или користити полупроводничко хлађење или климатизацију у складу са климатским условима стварног места употребе.

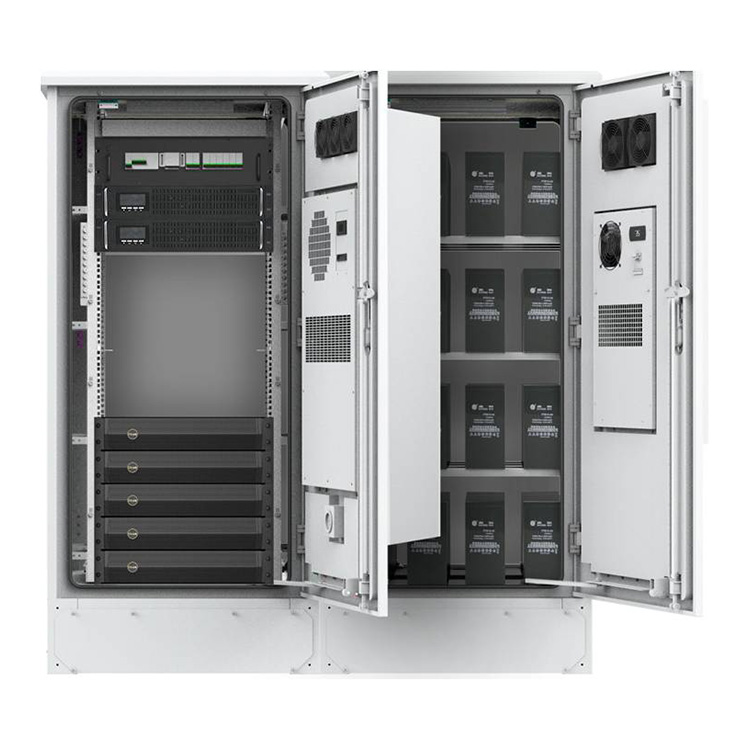

2. Двострука кабина спољни интегрисани ормар

Комбинована конфигурација два ормана: кабинет је подељен на различите функционалне одељке, један ормар се састоји од одељка за опрему + одељка за батерије, а други ормар је ББУ орман. Кабина опреме генерално користи размену топлоте или хлађење ваздуха (клима уређај се такође може користити у зависности од употребе опреме), а ББУ може да користи ваздушно хлађење или размену топлоте.

3. Двострука кабина спољни интегрисани ормар

За модел изградње двомрежних заједничких базних станица или локација као што су ГСМ мрежа и 3Г мрежа, због великог капацитета локације, углавном се користе три ормарића. Обично се састоји од ормана за опрему 1 + ормана за опрему 2 + ормарића за батерије. Одељак за опрему углавном користи размену топлоте или хлађење ваздуха, а одељак за батерије користи полупроводничко хлађење и хлађење клима уређаја.

Састав спољног интегрисаног ормана

Састоји се од кућишта кабинета, главне опреме ОЛТ-а, уграђеног система напајања једносмерном струјом, јединице за дистрибуцију енергије, система за климатизацију и хлађење кабинета, УПС напајања, резервног батеријског пакета, ОДФ оптичке дистрибутивне јединице, јединице за динамичко праћење окружења, система за осветљење кабинета итд. .

ОЛТ спољни интегрисани ормани могу се користити у стамбеним подземним паркингима, ходницима, крововима, зеленим појасевима и другим сценаријима. Усваја модуларни дизајн, малу величину и врло једноставну инсталацију. 2-3 особе могу лако да заврше поправку и инсталацију опреме. Цео кабинет може бити дизајниран као једнострука или двострука кабина, интегришући ОЛТ главну опрему, уграђено прекидачко напајање (модул исправљача), резервну батерију, систем за хлађење, ОДФ оптичку дистрибуцију и друге делове, кабинет је високо интегрисан, има предности зелена заштита животне средине, смањени оперативни трошкови и једноставна конструкција;

(1) ОЛТ главна опрема: Компатибилна са инсталацијом 19-инчне и 21-инчне стандардне ОЛТ главне опреме.

Уграђени систем напајања једносмерном струјом: усваја 48В60А, 90А ДЦ систем напајања и обезбеђује интеграцију надзора кабинета и излаз на систему напајања. Опремљен портом за надгледање батерије;

(2) Јединица за дистрибуцију електричне енергије: Јединица за дистрибуцију енергије обезбеђује улазни прекидач за блокаду уља/мрежне мреже, водоотпорни интерфејс мобилне машине за уље, модул за заштиту од грома на нивоу Б+Ц, прекидач за ваздух на излазу једносмерне струје, прекидач за излаз наизменичне струје, утичницу за одржавање итд. ;

(3) Систем за хлађење клима уређаја: АЦ компресор клима уређаји и помоћни вентилатори се користе за одвођење топлоте. Генерално, за формирање система за хлађење користе се клима уређај са капацитетом хлађења од 500В/1500В и помоћни вентилатор.

(4) Батерија: Обезбеђује простор за инсталацију за 4 батерије испод 150Ах/12В, које могу задовољити трајање батерије једног ОЛТ уређаја више од 3 сата.

(5) Јединица за динамичко праћење окружења: Обезбеђује аларме за контролу приступа, поплаве, дим, абнормалности у напајању мреже и температурне абнормалности, и користи РС485 интерфејс за повезивање са главним уређајем ОЛТ-а за отпремање сигнала за праћење у систем динамичког окружења.

(6) ОДФ оптичка дистрибутивна јединица: интегрисани 12-језгарни, 24-језгарни, 36-језгарни, 48-језгарни, 72-језгарни, 144-језгарни, 288-језгарни, 576-језгарни ФЦ-ФЦ диспечерски оквир, који се користи за терминацију екстерних оптичких каблова и пигтаил-а на страни опреме.

(7) УПС напајање: Обично се користи УПС напајање од 2КВ или 3КВ.

(8) Осветљење кабинета: Свака независна кабина је опремљена сетом ЛЕД осветљења од 48В/220В. ЛЕД светла се могу укључити када се отворе врата ормарића.

(1) Главна опрема ОЛТ-а

Унутрашњост ормана садржи уграђено прекидачко напајање, инвертерско напајање, 100АХ 48В (гвоздена литијумска батерија, оловно-карбонска гел батерија, оловно-киселинска батерија без одржавања, гел батерија опционо), заштита од грома за напајање, дистрибутивна јединица, динамичка праћење животне средине, јединица камере, клима уређаји без воде, вентилатори, светла и сензори. Јединице у ормару имају стандардну инсталацију од 19 инча и лако се повезују. Свака јединица се може заменити независно. Ормар је погодан за употребу у спољашњим окружењима и отпоран је на кишу, прашину, вентилацију и топлоту, отпоран на УВ зрачење (против старења), против крађе и рђе; кабинет има очигледне ознаке које означавају намену ормана и сл.; величина ормана зависи од броја и величине пратеће опреме. Дизајнирајте и резервишите довољно простора да олакшате инсталацију и одржавање опреме. Опсег радне температуре је -40℃~+85℃, радна влажност је ≤95% РХ; опсег радног напона шасије је АЦ165~АЦ264В; ниво заштите је у складу са ИП65.

(2) Јединица за дистрибуцију електричне енергије

Орман је опремљен са 3У дистрибутивном јединицом. Јединица за дистрибуцију енергије састоји се од 1 каналног 32А/2П мрежног улаза, 1 канала 32А/2П улаза за генератор уља (са блокадом), 1 канала Б-ниво/2П громобрана, 2 канала 32А/1П и 4-каналног интелигентног прекидача наизменичне струје излаз, 2-канални 16А/1П ДЦ излаз и бакарна плоча чине јединицу за дистрибуцију енергије за централно напајање опреме.

(3) Систем за хлађење клима уређаја

Он усваја штедљиви ДЦ клима уређај са варијабилном фреквенцијом без воде и интелигентни контролер за аутоматско откривање и рад у складу са променама температуре околине, и бележи време рада, потрошњу енергије, догађаје и историјске податке целог система. Подаци могу да чувају 100 информација о догађајима, 1280 историјских записа података, 256 дана дневника информација може да се тражи.

Карактеристике штедљивог ДЦ безводног инвертер клима уређаја:

(Ⅰ) Кондензована вода произведена хлађењем клима уређаја користи јединствени дизајн да води воду до кондензатора и користи топлоту кондензатора да потпуно потроши воду. Може постићи ефекат "самопроизводње и самопотрошње" без одводњавања. Истовремено, нискотемпературна кондензациона вода ефикасно смањује оптерећење клима уређаја и смањује радну струју компресора како би се постигле сврхе уштеде енергије;

(Ⅱ) Концепт је нов и целокупни технички дизајн је напредан. Од машина до хардвера, од контроле до платформе у облаку, далеко је изнад својих вршњака. Разуман дизајн система за хлађење, избор електричних компоненти и савршен дизајн система за пумпање воде су разумни и интегрисани. Дизајни као што су једноставне методе уградње могу хладити опрему без одводњавања кондензоване воде. Погодан је за свако место и решава све потешкоће са одводњавањем. Као што се види из структуре на приложеној слици, дизајн је изврстан и компоненте су добро усклађене, а компатибилан је са телекомуникацијама и снагом. Водоотпорна класа индустријских ормара достиже ИП65 или више;

(ИИИ) Долази са сувим контактним алармним излазом и РС485 комуникационим интерфејсом;

(ИВ) Систем је дизајниран са заштитом од високе/ниске температуре, што га чини сигурнијим за употребу.

(4) Батерија

(Ⅰ) Пакет оловних батерија - спољни интегрисани ормар

Систем спољних ормана од 1КВА: Обезбеђује простор за инсталацију за 4 батерије испод 150Ах/12В, које могу задовољити трајање батерије једног ОЛТ уређаја више од 3 сата.

(ИИ) Батерија са литијум гвожђе-фосфатном батеријом--спољни контејнер

Капацитет: 46,08кВх ~ 69,12кВх, 107,5кВх ~ 215кВх, 1290кВх, максимално 1720кВх

Снага: 30кВ, 60кВ, 100кВ, 180кВ, 360кВ, 600кВ, максимално 800кВ

Струја пуњења и пражњења: 1Ц брзина пуњења и пражњења, више ормарића за батерије могу се флексибилно повезати паралелно.

(5) Јединица за динамичко праћење окружења

Конфигурација система за динамичко праћење окружења: динамички хост за праћење окружења, екран осетљив на додир, температура и влажност, цурење клима уређаја, УПС надзор, мерач напона и електричне енергије

Може да обезбеди 1 10М/100М Етхернет порт; ГПРС+ГПС комуникација; 1 мерење температуре и влажности; 4 опште аналогно мерење (АИ); 2 детекција наизменичног напона; 1 батерија за мерење укупног напона; 8 дигиталних дигиталних улаза (ДИ); 8 дигиталних излаза (ДО); 4 серијска порта (укључујући 8 РС485 серијских портова и 2 РС232 серијска порта) и друге функције.

(Ⅰ) Функција детекције статуса кабинета: Детекција температуре и влажности: Опремљен сензорима температуре и влажности, прикупља локални приказ температуре и влажности у реалном времену и преноси услове температуре и влажности у кабинету; ако је температура у кабинету превисока, учитава се аларм високе температуре. Детекција статуса врата кабинета: Детекција статуса врата ормара у реалном времену, незаконито отварање врата ормара и аларм; након отварања врата кабинета, јавља се аларм отворених врата. Детекција статуса дима: Откријте да ли има дима у кабинету у реалном времену. Када има дима у кабинету, димни аларм ће бити постављен. Детекција статуса поплаве: Детекција у реалном времену да ли има воде у ормарићу. Када има воде у ормарићу, учитава се аларм за поплаву.

(ИИ) Функција детекције опреме у кутији: Детекција статуса громобрана: Детекција статуса громобрана у реалном времену. Детекција и надзор јаке струје 220В: Праћење у реалном времену и учитавање статуса напона. Када се струја прекине, учитава се аларм искључења струје. Детекција и надзор батерије: Праћење у реалном времену и учитавање статуса напона. Када је напон батерије пренизак, учитава се аларм за низак напон батерије. Детекција статуса опреме: Прочитајте податке 4-каналне опреме преко РС485 или РС232 и отпремите податке у центар података.

(ИИИ) Функција даљинског управљања: Контрола температуре: може даљински контролисати покретање и заустављање клима уређаја без воде. Контрола вентилатора: Вентилатор се може покренути и зауставити даљински. Контрола светла: Прекидач светла се може контролисати даљински. Контрола прекидача: могући су даљински нестанак струје и поновно покретање. Контрола ресетовања: Ресетовање система се може контролисати даљински.

(6) ОДФ оптичка дистрибутивна јединица

Интегрисани 12-језгарни, 24-језгарни, 36-језгарни, 48-језгарни, 72-језгарни, 144-језгарни, 288-језгарни, 576-језгарни ФЦ-ФЦ диспечерски сталак, који се користи за завршетак екстерних оптичких каблова и завршетак спојница на страни опреме .

(7) Непрекидно напајање из инвертера

Ормар је опремљен непрекидним инвертерским напајањем од 2КВА/3КВА/6КВА за напајање опреме. Карактеристике УПС напајања:

(Ⅰ) Излаз чистог синусног таласа, нулто време конверзије, ефикасно осигуравајући поузданост непрекидног рада оптерећења.

(ИИ) ЦПУ микропроцесорска контрола, самодијагностика инвертерског система напајања и самозаштита, значајно продужавајући радни век УПС-а.

(ИИИ) Интелигентно управљање, аутоматско складиштење података може се реализовати када струја нестане.

(ИВ) Управљање батеријом на мрежи у великој мери продужава век трајања батерије и штити улагања корисника.

(Ⅴ) ДЦ покретање, није потребно напајање из мреже и батерија се може користити за покретање УПС-а и машина за пуњење

(ВИ) ЕМИ/РФИ филтер за све временске услове спречава грешке у подацима узроковане буком.

(Ⅶ) Може се користити са генератором за ефикасно пречишћавање лоше снаге коју генерише генератор.

(ВИИИ) Користећи СПВМ технологију модулације ширине импулса и ИГБТ модул напајања, има јаку заштиту од сметњи и чист излазни таласни облик.

(Ⅸ) Брзина пуњења је велика, а дуготрајна машина може да обезбеди почетну струју пуњења од око 5-10А. (10) Зелено и еколошки прихватљиво напајање, фактор улазне снаге је чак 95% или више, избегавајући загађење електричне мреже.

(8) Осветљење кабинета

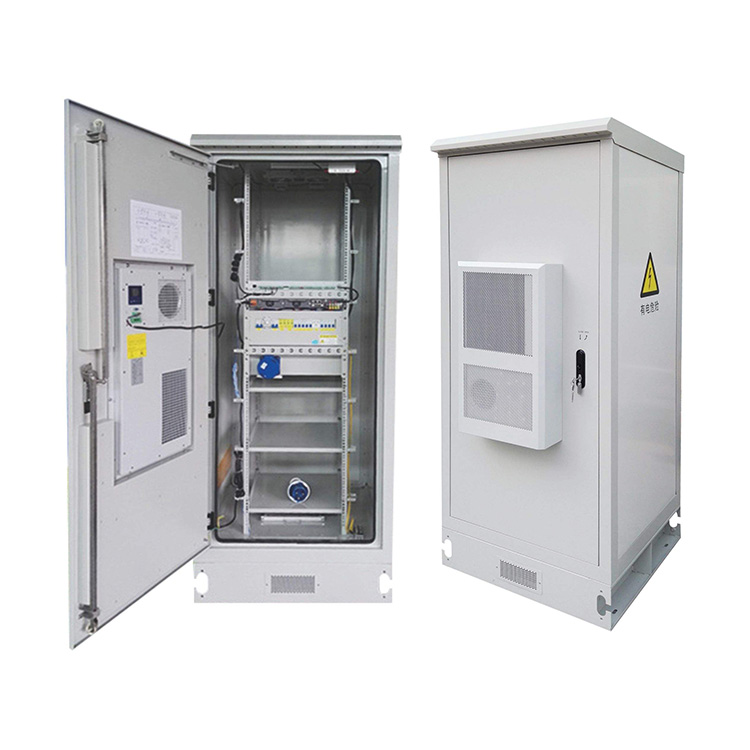

Свака независна кабина има сет ЛЕД осветљења од 48В/220В, које се може укључити када се отворе врата кабинета.

Систем заштите од пожара: детектор дима, контрола приступа, видео, инфрацрвено, осветљење, заштитни зид, прекидач
