Зашто одабрати прецизну дистрибуцију енергије за центар података?

Дата центар може имати здрав УПС, добре ПДУ-ове у регалу и без активних аларма—онда откријте јако оптерећено струјно коло током проширења, искључење прекидача након промене одржавања или проблем са потрошњом енергије који нико не може да припише ормарићу. Слаба тачка често није производња или резервно напајање. То је дистрибутивни слој између извора и ИТ рекова.

Кратак одговор: изаберитеПрецизна дистрибуција струјекада треба да видите, укључите аларм и управљате напајањем на нивоу ормана и грананог кола уместо да третирате дистрибуцију као пасивни електрични панел. Та видљивост помаже оператерима да раније пронађу неравнотежу оптерећења, планирају расположиви капацитет са бољим доказима и изолују кварове без нагађања на која низводна кола су погођена.

Изаберите прецизну дистрибуцију када ормар – не само сталак – мора да изложи ризик од оптерећења и потрошње енергије

Конвенционални разводни орман испоручује електричну енергију. Интелигентни орман за дистрибуцију електричне енергије такође извештава шта му се дешава. Та разлика је битна када серверска соба има довољно кола, ормарића, станара или променљивих радних оптерећења да табела и повремено очитавање бројила више не говоре целу причу.

Ормани за прецизну дистрибуцију постављају надзор на тачку где је извор подељен на излазна кола. Струја, напон, снага, енергија, стање прекидача и алармни услови могу се прикупити у ормару и, где је конфигурисано, по грани. Уместо да учи о преоптерећеном колу након отварања прекидача, ваш тим може да постави прагове рада и истражи растуће оптерећење пре него што дође до квара.

Предност није само више података. То је употребљива одговорност. Мониторинг енергије на нивоу кабинета може помоћи у разликовању напуњеног ормарића од оног који изгледа напуњен само због широког очитавања на нивоу просторије. Информације на нивоу огранка такође чине дискусије о капацитету дисциплинованијим: операције могу да прегледају стварно понашање кола пре него што одобре нови рацк, уместо да се ослањају на претпоставке са натписне плочице.

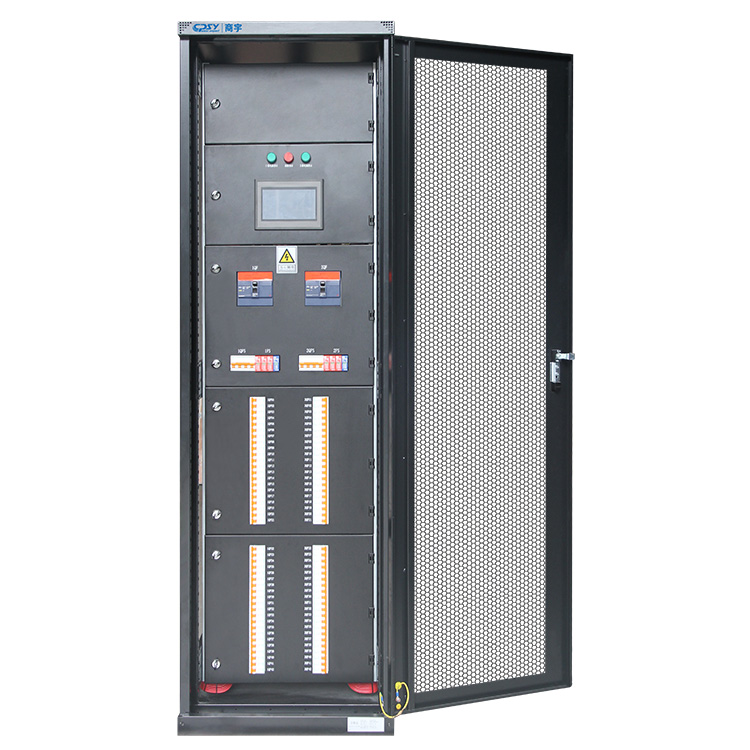

ЦПСИ позиционира својепрецизне разводне орманекао терминална дистрибутивна опрема за дата центре и рачунарске собе. Његове наведене конфигурације укључују конфигурабилна кола гранања, надзор гранања, аларме, 7-инчни ХМИ екран осетљив на додир и Модбус комуникацију. Те функције су корисне само ако их је неко исправно наручио и прегледао. Екран осетљив на додир не замењује власништво над алармом, основна мерења или процес контроле промена.

Како интелигентно надгледање грана подржава брже, боље информисане операције напајања

Праћење филијала функционише јер сужава област претраге. Мерач на нивоу извора може да потврди да УПС излаз или кабинет носи веће оптерећење од очекиваног. Не може нужно показати који се одлазни круг променио, да ли једна фаза носи несразмерну струју, или да ли се одређена грана приближава својој радној граници. Подаци по гранама пружају оператеру практично место за почетак.

То је важно током три заједничка догађаја. Прво, захтев за капацитет: тим за објекте може да прегледа предвиђени кабинет и његова доступна кола пре него што одобри опрему. Друго, аларм прекидача: особље може да идентификује захваћену грану и додељена оптерећења без отварања ормана под напоном само да би истражила. Треће, преглед ефикасности: подаци о енергији се могу упоредити по ормарима, зонама или алокацијама купаца где их план мерења подржава.

Даљинска комуникација је део оперативне вредности. Модбус може да пренесе одабране информације о кабинету у систем управљања зградом, ДЦИМ платформу или систем за надзор локације, под условом да интегратор мапира регистре, доследно именује тачке и тестира понашање аларма. Ормански ХМИ је драгоцен као опрема, али није довољан за објекат са угашеним светлом. Насупрот томе, централно праћење није разлог да се изостави локална индикација; техничарима који раде испред ормана потребан је јасан статус током одржавања.

Постоји граница. Електрични надзор извештава о електричним условима, а не о здрављу серверске апликације. Такође не може да компензује нетачне ознаке кола, недокументоване потезе или лоше дизајнирану топологију низводног тока. Добри подаци брзо доводе у заблуду ако је планирани распоред погрешан.

Где прецизна дистрибуција енергије даје највећу оперативну вредност

Повратак је најјачи тамо где се снага често мења, застоји носе стварну цену или тим мора да брани одлуке о капацитету пред више од једне заинтересоване стране. Финансијске, телекомуникационе, пословне и владине рачунарске собе све одговарају том обрасцу, због чега су уобичајене апликације за ову класу опреме.

Раст вештачке интелигенције и ИТ оптерећења велике густине чине видљивост на нивоу гране захтевом за планирање

АИ и друге примене које захтевају велике количине рачунара могу да промене профил оптерећења собе брже од традиционалних ИТ предузећа. Нови регали високе густине могу стићи у кластерима, а практично ограничење је често одређени пут дистрибуције, а не укупна комунална услуга. Очитавања кабинета и филијала помажу да се открије где је енергија већ концентрисана и где би нова опрема створила неравномерно оптерећење.

Ово није аргумент да је свакој просторији потребна иста архитектура. Неким објектима ће бити потребне измене узводно, више ормара или ревидирани распоред регала пре него што се прихвати додатно оптерећење. Прецизно праћење чини ту одлуку видљивом раније. Не ствара капацитет који електрични дизајн никада није обезбедио.

Просторије за сервере које подржава УПС потребан је јасан слој дистрибуције који се може пратити између извора и сталка

УПС штити критичну путању извора, али оператери и даље морају да разумеју како се тај заштићени излаз дели. Ормарић који се може надгледати између УПС-а и слоја рек-а помаже у повезивању капацитета извора са стварном потрошњом. Током плана заобилазнице одржавања или прегледа испада, тај однос је много лакше документовати када су кола, оптерећења ормара и аларми видљиви у једном дистрибутивном слоју.

ЦПСИ наводи опције капацитета 20–300 кВА за своју категорију прецизних разводних ормана, заједно са вишеструким опцијама номиналног напона и улазне струје. Те опсеге треба третирати као почетну тачку, а не пречицу за избор. Потребан узводни систем, расположива струја квара, низводни план оптерећења и локални електрични захтеви одређују одговарајућу конфигурацију.

Орман за дистрибуцију електричне енергије у односу на рацк ПДУ у односу на конвенционалну плочу

Ови производи се често третирају као замена. нису. Сваки служи различитој тачки у ланцу напајања, а добро дизајниран центар података може користити сва три.

Шта рацк ПДУ може да надгледа—а шта не може да замени на нивоу кабинета

Рацк ПДУ се налази близу ИТ опреме и може да обезбеди мерење и пребацивање у рек, утичницу или групу излаза, у зависности од његовог дизајна. То је драгоцено за идентификацију потрошње на нивоу уређаја и контролу посуда. Не може да замени поглед на нивоу кабинета одлазног фидера и услова гранања у више рекова. Нити пружа исту функцију дистрибуције, распоред прекидача или физички интерфејс за узводни извор.

Ако је питање „Који сервер користи напајање?“ рацк ПДУ може бити бољи инструмент. Ако је питање „Која грана ормарића се приближава граници, а која група регала је низводно?“ Прецизни разводни орман је релевантнији слој.

Када конвенционална табла обезбеђује дистрибуцију, али не и довољну видљивост у раду

Конвенционална плоча може бити разуман избор за стабилне просторе ниже сложености где је локална електрична дистрибуција главни захтев и надзор није оперативно неопходан. Постаје теже бранити се у критичној просторији када су оператери потребни аларми грана, извештаји о енергији, даљински статус или контролисан интерфејс за управљање капацитетом.

Компромис око трошкова је стваран. Интелигентни ормарићи додају бројила, комуникациони хардвер, рад на конфигурацији и захтеве за пуштање у рад. Куповина ових функција за малу статичну собу која никада неће бити надгледана је расипна. Куповина основног панела за промену критичног окружења касније може бити скупља, посебно ако накнадна опрема захтева прекид рада или замену ормана.

Ускладите архитектуру сабирница, излазна кола, надзорне интерфејсе и услове инсталације са пројектом

Почните са једнолинијским дијаграмом, а не са брошуром ормарића. Потврдите распоред извора, напон, метод уземљења, захтеве за кварове и предвиђену критичност низводних оптерећења. У америчким пројектима, дистрибуција од 208 В је уобичајена у многим ИТ окружењима, али морате одговарати стварној архитектури локације и улазима опреме, а не да бирате према навици тржишта.

Архитектура сабирница мења дискусију о отпорности и одржавању. ЦПСИ нуди опције са једном или двоструком сабирницом у овој категорији производа. Аранжман са двоструком сабирницом може подржати дизајн за који су потребни одвојени путеви напајања, али није аутоматски редундантни. Права редундантност зависи од целог система: независних узводних извора тамо где је то потребно, стратегије преноса, опреме низводно са одговарајућим аранжманима са два кабла и дисциплинованог додељивања кола.

Наведите одлазна кола из плана рацк и оптерећења. Питајте која кола су сада потребна, које позиције су резервисане, како се идентификују прекидачи и која је грануларност праћења потребна. Избегавајте попуњавање свих доступних начина првог дана само зато што кабинет има простора. Физички резервни капацитет, електрични резервни капацитет и надгледани резервни капацитет нису иста ствар.

Интеграција заслужује једнаку пажњу. Дефинишите које вредности морају да достигну платформу за надгледање, ко поседује прагове аларма, шта се дешава у случају губитка комуникације и како ће ознаке одговарати именима ДЦИМ или БМС тачака. Прегледајте димензије кућишта, размаке за приступ, правац уласка каблова, услове топлоте и приступ сервису пре него што кабинет стигне на локацију. Оспособљен ормарић и даље може постати лоша инсталација ако је задњи крајњи крај блокиран зидом или носачем каблова.

За пројекте којима је потребна подесива дистрибуција и надзор, прегледајте доступнеопције дистрибутивног ормара за дата центарса инжењером електротехнике и тимом за пуштање у рад — не само тимом за набавку.

Контролна листа дистрибутивног ормара за дата центар: питања о електрици, интеграцији, кућишту и усклађености за верификацију

• Електрични:Да ли орман одговара напону на локацији, капацитету извора, приступу уземљења, захтевима за квар и планираном броју излазних кола? Да ли су вредности прекидача и распоред кола документовани?
• Архитектура:Да ли је једнострука или двострука сабирница прикладна за стварни једнолинијски дијаграм? Ако се захтева отпорност, да ли је прегледан цео пут од узводног до сталка, а не само кабинет?
• Надгледање:Које мере ормана и грана су потребне? Да ли су аларми, записи догађаја, локални ХМИ приступ и Модбус тачке дефинисани пре пуштања у рад?
• Интеграција:Да ли ће БМС, ДЦИМ или платформа за праћење локације добити корисне, именоване тачке — не само генеричку комуникациону везу? Ко тестира аларме за губитак комуникације?
• Инсталација:Да ли су димензије, тежина, оптерећење пода, предњи и задњи приступ, улаз за каблове, услови околине и размаци за одржавање потврђени у односу на распоред просторије?
• Усклађеност:Које листе, сертификате и одобрења локалног кода захтева надлежни орган и спецификацију пројекта? Немојте претпостављати да се сертификат наведен у асортиману произвођача примењује на сваки конфигурисани ормар. Проверите документе за тачну јединицу.
• Подршка и евиденција:Да ли ћете добити једнолинијски дијаграм, распоред кола, запис о подешавањима, комуникацијску мапу и налепнице као што је направљено? Ти документи одређују да ли прецизна дистрибуција енергије остаје корисна након одласка тима за пуштање у рад.

A разводни орман са надзором граназарађује своје место када ће тим користити те одговоре да води објекат са мање претпоставки.
