Као професионални произвођач, модуларни УПС серије ЦПСИ® ЦПИ са одвојеним компонентама које се називају и децентрализована технологија је једина могућност да ради без ризика од „једне тачке квара“. Сваки УПС модул има електронски исправљач, инвертер, статички бајпас прекидач, заштиту од повратног напајања, осигурач батерије и контролну логичку ЛЦД дисплеј који гарантује аутономан рад.
ЦПСИ ® је један од 10 највећих произвођача модуларних УПС-а у Кини. Са огромним производним погоном, 200+ запослених и више од 11 година искуства у истраживању и развоју, производњи различитих врста УПС-а за глобалне клијенте, били смо сведоци Великог успеха који су наши клијенти постигли на тржишту.
ЦПСИ® ЦПИ серија 10-600К модуларни УПС је прави онлајн, статички трофазни високофреквентни микро модуларни упс систем са двоструком конверзијом. Користећи ИГБТ технологију конверзије енергије, АБМ интелигентни систем управљања батеријама и друге светове. Целокупна ефикасност је већа од 94,5%. Опсег фактора снаге од 0,9 до 1.
Технички параметри серије ЦПИ-30 | ||||||
Модел бр. | ЦПИ3090-15У/30У | ЦПИ30120-30У | ЦПИ30120-42У | ЦПИ30180-30У | ЦПИ30210-42У | ЦПИ30300-42У |
Капацитет кабинета | 90КВА/90КВ | 120КВА/120КВ | 120КВА/120КВ | 180КВА/180КВ | 210КВА/210КВ | 300КВА/300КВ |
ИП/ОП режим | 3 фазе улаза/3 фазе излаза | |||||
Начин рада | Онлине Доубле Цонверсион | |||||
тип инсталације | Товер типе | |||||
Улазни параметри | ||||||
Називни улазни напон | 380В/400В/415ВАЦ | |||||
Опсег улазног напона | Називно отпорно оптерећење пуно оптерећење: 305~478ВАЦ; номинално отпорно оптерећење смањење испод 70%: 208~304ВАЦ | |||||
Опсег улазне фреквенције | 40-72Хз | |||||
фактор улазне снаге | 0.99 | |||||
унос празан | Стандардно (уграђено) | бакарна шипка | ||||
Унесите отворену спецификацију | 3П/160А | 3П/250А | 3П/250А | 3П/400А | 3П/400А | 3П/500А |
Излазни параметри | ||||||
Називни излазни напон | 380В/400В/415ВАЦ | |||||
Опсег излазне фреквенције | 50/60Хз ауто сенсинг | |||||
фактор излазне снаге | 1 | |||||
Црест Фацтор | 3:01 | |||||
ТХДв | ≤2% (линеарно оптерећење); ≤4% (нелинеарно оптерећење) | |||||
време конверзије | 0мс | |||||
капацитет преоптерећења | 105%~110% 60мин;110%~125% 10мин;126%~150% 1мин;≥150%,200мс скретање на заобилазницу | |||||
излазни прекидач | 3П/160А | 3П/250А | 3П/250А | 3П/400А | 3П/400А | 3П/500А |
Спецификације излазног прекидача | бакарна шипка | |||||
Параметри батерије | ||||||
Врста батерије | ВРЛА батерија | |||||
напон батерије | Стандардно 384ВДЦ (384В/432В/480ВДЦ подесиво), то јест, подразумеване 32 ћелије (32/36/40 ћелија подесиво), са средишњом линијом батерије | |||||
струја пуњења | Сваки модул напајања може се подесити до 8А | |||||
батерија отворена | ниједан | |||||
ДЦ функција хладног старта | подршка (Молимо вас да консултујете регионалну претпродају пре него што наручите) | |||||
Нема функције укључивања батерије | подршка | |||||
Системски параметри и стандарди | ||||||
Ефикасност машине | 95,0% | |||||
Сигурносни тип | ЕН 62040-1 | |||||
Електромагнетна компатибилност | ЕН 62040-2 | |||||
Заштита од пренапона | ИЕЦ 61000-4-5 | |||||
Релевантна сертификација | ТЛЦ/цертификација за уштеду енергије/ЦЕ | |||||
степен заштите | ИП20 | |||||
Функција | ||||||
ЕПО | подршка | |||||
ЕЦО | подршка | |||||
Долазни позив почиње аутоматски | подршка | |||||
обилазница за одржавање | Стандардно (уграђено) | бакарна шипка | ||||
Спецификације заобилазног прекидача за одржавање | 3П/160А | 3П/250А | 3П/250А | 3П/400А | 3П/400А | 3П/500А |
Паралелна количина | 2ком (2 УПС-а деле један паралелни кабл, број дела је ВИР-04096-00) | без подршке | ||||
Паралелна дељена батерија | подршка (подешена преко панела) | без подршке | ||||
комуникација | ||||||
контролна табла | ЛЕД + ЛЦД екран (5,7 инча) | |||||
порт за комуникацију | Стандард РС232; стандардни слот за паметну картицу (опциона СНМП картица) | |||||
Број дела комплета СНМП картице | СМП-00003-00 | |||||
физички индекс | ||||||
Домаћин В*Д*Х | 515*1000*763 (мм))/600*1210*1520 (мм) | 600*1210*1520 (мм) | 600*1200*2050 (мм) | 600*1210*1520 (мм) | 600*1200*2050 (мм) | 600*1060*2010 (мм) |
Тежина УПС-а (КГ) | 142/164 | 210.5 | 238 | 307 | 285 | 445 |
Модул напајања Ш*Д*В | 650*440*132 (мм)-3У | |||||
Тежина модула за напајање (КГ) | 34,5/ком | |||||
Бука (мање од 1м) | <73дБ,1м | |||||
Индикатори животне средине | ||||||
Радна температура | 0-40℃ | |||||
радна релативна влажност | 0-95% РХ, без кондензације | |||||
Температура складиштења | -15-60℃ | |||||
релативна влажност складиштења | 0-95% РХ, без кондензације |

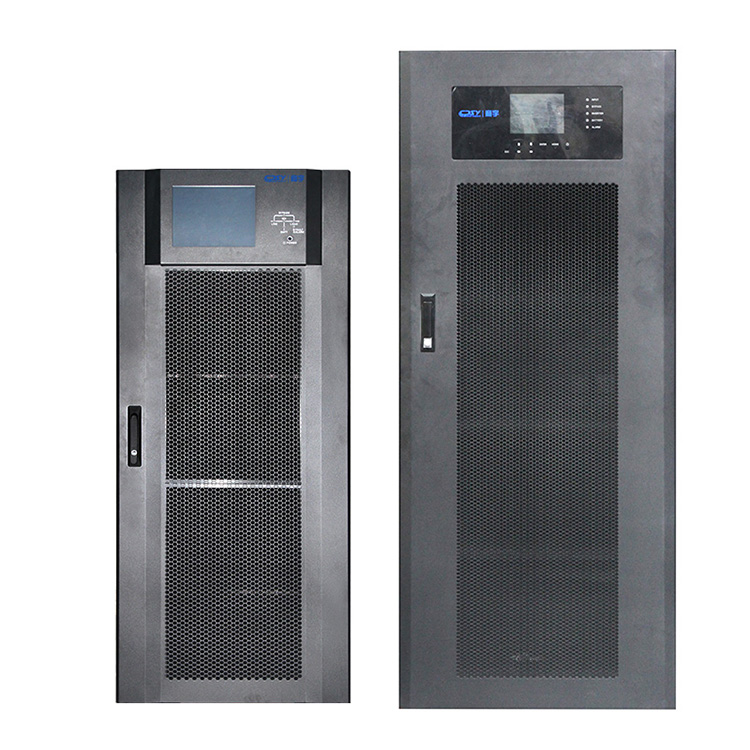

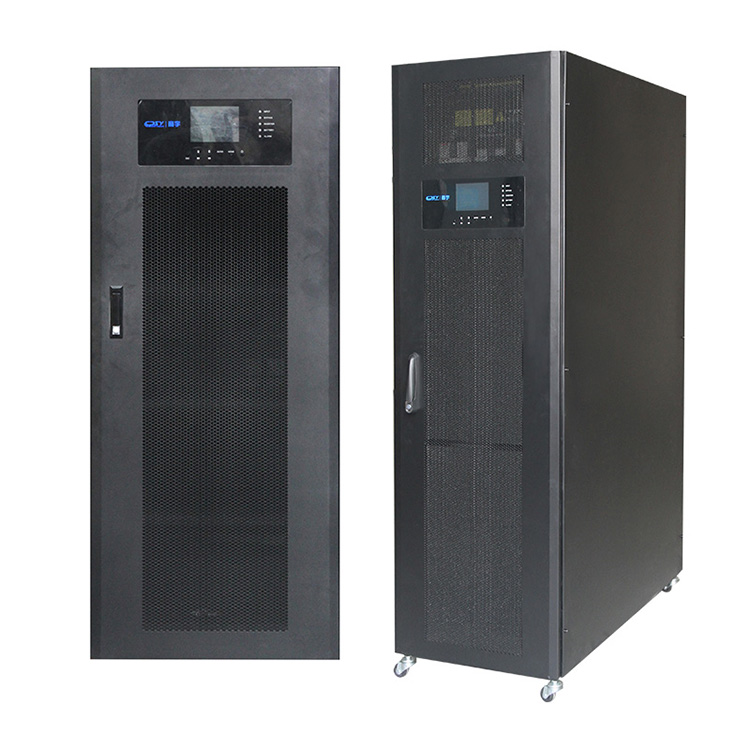

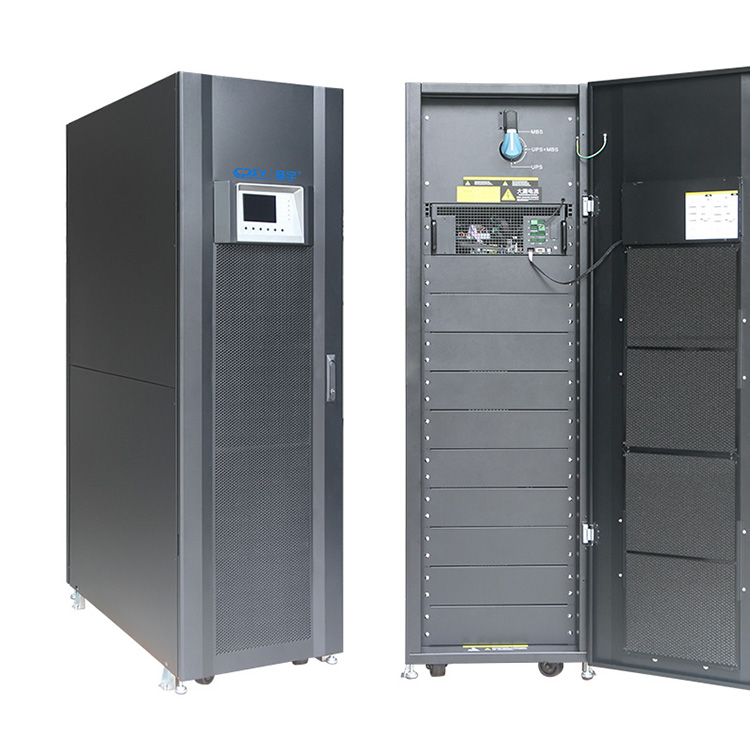

ЦПСИ® Модулар УПС
Број модела: ЦПИ1020/ЦПИ1060/ЦПИ1590/ЦПИ20200/ЦПИ30300/ЦПИ50600
Опсег снаге УПС-а: 10КВА~600КВА
Карактеристике:
● Висока фреквенција и истинска двострука конверзија
● Технологија управљања са двоструким ДСП (дигитални процесор сигнала) независног модула напајања
● Фактор излазне снаге 0,9/1
● Н+1 дигитална паралелна технологија, изузетно ниска циркулишућа струја између модула.
● УПС усваја модуларни дизајн, интелигентни модул и систем заштите који се може заменити без искључивања.
● Модул за напајање усваја ИГБТ модуле уместо дискретних компоненти.
● Висока поузданост, велика снага, велика густина енергије и висока ефикасност, до више од 94,5%
● Сваки независни модул је опремљен независним контролером како би се избегао ризик од квара у једној тачки.
● Независни од батерије пуњач, напредни интелигентни систем управљања батеријом (АБМ)
● Аутоматско детектовање фреквенције, конверзија фреквенције 50/60Хз
● Функција хладног покретања батерије, опциона литијумска батерија
● Ефикасна софтверска и хардверска заштита
● Нисконапонско смањење линеарног улаза, смањује време пражњења батерије
● Дизајн система са ниским нивоом буке, брзина вентилатора се интелигентно мења са температуром, смањује буку и продужава радни век
● Може се подесити одложени почетак након обнављања напајања
● Веће перформансе на високим/ниским температурама
● Снажна прилагодљивост оптерећења линеарним и нелинеарним оптерећењима, улазна струја ТХДи<4%
● Пријатељски интерфејс за рад, велики ЛЦД екран високе резолуције, богате информације.
● Комуникација на више платформи: РС232 (стандардна конфигурација), УСБ/РС485/СНМП/АС400 суви контакт/СМС аларм/ЕПО функција (опционо)
Апликација
Велики и средњи дата центар
Сервер собе телеком
Група предузећа
ИТ опрема.
ЦПСИ® заменљиво модуларно напајање за напајање како би служило као заштита напајања за критичну инфраструктуру као што су центри података, средња до велика мрежна опрема и још много тога.
ЦПСИ® ЦПИ серија онлајн модуларни УПС систем је неизолован, индустријског нивоа, зелени УПС, који усваја напредни модуларни концепт заштите напајања. Архитектура УПС-а може повећати снагу како потражња расте или када су потребни виши нивои доступности.
Високо ефикасан модуларни УПС је УПС пуне номиналне снаге (кВА=кВ) који обезбеђује врхунску доступност са својим самосинхронизованим модулом напајања и управљања и нуди изузетно ниске укупне трошкове власништва (ТЦО). Поред вертикалног проширења у једном сталку, обе нуде паралелно проширење до 2 јединице.
Сваки УПС модул има сав хардвер и софтвер неопходан за аутономни рад – исправљач, инвертер, претварач батерија, статички бајпас прекидач, заштиту од повратног напајања, контролну логику, дисплеј и мимички дијаграм за праћење и контролу.
Модуларни УПС серије ЦПИ
УПС систем усваја топологију двоструке конверзије на мрежи како би обезбедио најбољи квалитет напајања без обзира на услове долазног напајања. Ова топологија такође карактерише нулто време преноса, обезбеђујући оптималан рад система.
У поређењу са колегама, ЦПСИ®Модулар УПС има предности као што је доле:
Функције и предности модуларног УПС-а
1. Висока скалабилност
ДСП контрола пружа побољшано решење високих перформанси. Интегришите модуларни дизајн и паралелну технологију да бисте поједноставили будуће проширење снаге.
2. Н+1 или Н+Кс паралелна редундантност, проширење на захтев, уштеда почетних инвестиција
Број енергетских модула инсталираних у УПС-у може се прилагодити према захтевима за струју, што не заузима додатни простор и штеди почетна улагања. Могућност паралелног проширења УПС-а омогућава корисницима да прилагоде сопствени систем напајања тако што повезују више УПС-ова како би постигли већи капацитет и остварили Н+Кс редундантност напајања како би заштитили систем од нестанка струје.
3. Ефикасна онлајн технологија двоструке конверзије
Модуларни УПС серије ЦПИ усваја технологију двоструке конверзије на мрежи, а његове перформансе су чак 94,5% при 50% оптерећења. То значајно смањује укупне укупне трошкове власништва (ТЦО).
4. Висока поузданост и висока ефикасност
Модуларни дизајн побољшава одржавање и поузданост. Врућа замена је једноставна за инсталирање и одржавање, а квар једног модула неће утицати на нормалан рад других модула, обезбеђујући непрекидно напајање за кључна оптерећења.
Широк опсег улазног напона обезбеђује рад високе ефикасности са фактором излазне снаге од 0,9/1, који испуњава захтеве најновијих сервера и оптимизује сваки пени улагања у ИТ.
5. Ниски укупни трошкови власништва (ТЦО)
Модуларност серије ЦПИ комбинује иновацију, једноставност и ниске трошкове поседовања, а модуларни дизајн смањује МТТР (средње време за поправку). Овај производ је дизајниран да се користи у енергетским модулима, СТС модулима и батеријским модулима. То ће поједноставити одржавање и замену и смањити МТТР (средње време за поправку).
6. Хладан старт батерије и интелигентно управљање батеријом
То ће додати огромну вредност вашем току посла пружањем снаге на захтев.
Систем интелигентно контролише цео процес пуњења и пражњења, ефикасно побољшавајући радни век батерије
7. Уштеда енергије и заштита животне средине
Мрежни ЕЦО режим ради ради уштеде енергије. Када је квалитет електричне енергије добар, УПС ће се пребацити у ЕЦО режим како би побољшао ефикасност система. Када је квалитет нестабилан, УПС се пребацује на мрежни режим како би обезбедио најбољи квалитет напајања.
8. Флексибилна конфигурација батерије за различите апликације
Број батерија се може флексибилно подесити. Он ће се прилагодити различитим потребама за напајањем и смањити време застоја система. Сваки напон жице може се подесити од 32 до 40 ћелија.
9. Струја пуњења је подесива
Обезбедите максималну струју пуњења од 6А/8А/20А за сваки модул напајања и може се подесити према потребама.
10. ЛЦД екран осетљив на додир
Дизајн ЛЦД екрана осетљивог на додир карактерише једноставан и интуитиван интерфејс, који омогућава корисницима да надгледају систем напајања и конфигуришу подешавања једноставним додиром екрана. 7.
11. Компатибилни генератор
Континуитет напајања се може постићи преко генератора током нестанка струје. Када УПС ради на напајање генератора, УПС може стабилизовати нестабилни напон генератора и обезбедити поуздано напајање.
12. Прекидач бајпаса за одржавање
Оператери могу да користе прекидач за неприметан прелазак на струју у комуналној мрежи у режиму заобилажења ради брзог и безбедног одржавања без искључивања система напајања и повезане опреме.
13. Могућност даљинског управљања
Функција даљинског управљања може да надгледа и контролише уређај преко картице за даљинско управљање (СНМП картица, итд.). Корисници такође могу обављати административне задатке као што су заказана искључивања и поновно покретање.
Мулти комуникациони интерфејси, РС485, УСБ, СНМП, комуникација са релејном картицом, за управљање мрежом и даљински надзор
ЦПИ серија Модуалр УПС на први поглед
ДПА са безбедном заменом модула (ССМ)
За врхунску доступност заштите напајања
Ниски укупни трошкови власништва (ТЦО)
Уштеда током целог животног циклуса
Флексибилност/Скалабилност
Лакоћа надоградње напајања, плаћајте како растете
Побољшана могућност сервисирања
Брзи опоравак од грешке
Тренутачно препознавање грешке
Модуларни упс Прикључак спољног ормарића за батерије
Обично се препоручује редундантним вишемодулним системима да сваки УПС-модул обезбеде сопствену посебну батерију.
Да бисте осигурали заштиту особља током инсталирања УПС-а, уверите се да су прикључци изведени под следећим условима:
У УПС-у нема мрежног напона
Сва оптерећења су искључена
УПС и екстерна батерија су без напона
Да бисте потврдили потпуно гашење модуларних уређаја серије ЦПСИ ЦПИ, извршите следеће кораке:
1) Уверите се да су сви осигурачи који напајају УПС у улазној дистрибутивној плочи отворени и да нема напајања УПС-у.
2) Уверите се да је „БАЈПАСС ЗА ОДРЖАВАЊЕ“ отворен (позиција „ИСКЉУЧЕНО“)
3) Уверите се да су осигурачи батерија у спољном ормарићу за батерије и на УПС-у отворени.
4) Повежите уземљење (ПЕ) између УПС-а и екстерног ормарића за батерије.
5) Повежите одговарајуће +/-, Н, терминале између УПС-а и екстерног ормарића за батерије према цртежу.
Програм превентивног одржавања
а) Чишћење, визуелни преглед и механички преглед УПС модула.
б) Замена неисправних делова или превентивна замена делова са дефинисаним веком трајања.
ц) “Ажурирање” опреме (техничка побољшања након испоруке).
д) Проверите калибрацију једносмерног напона и излазног напона и фреквенције претварача.
е) Провера подешавања електронске регулације, управљања и алармних кола исправљача(а) и претварача(а).
ф) Функционалне провере тиристора, диода, трансформатора, компоненти филтера, нпр. како би се осигурало да раде у оквиру наведених пројектних параметара.
г) Општи тест перформанси укључујући симулацију квара комуналне услуге са и без оптерећења.
х) Надгледање рада батерије у режиму пражњења и пуњења, укључујући све обавезе појачаног пуњења.
За одржавање батерије
Препоручујемо да се овај тест обавља најмање свака 3 месеца, посебно ако батерија није довољно испражњена током нормалног рада.
Време пражњења које користите требало би да буде најмање половина времена рада батерије.
Имајте на уму да, ако сте урадили потпуни тест батерије да бисте потврдили пуно време рада батерије, пуњачу је потребно најмање 8 сати да напуни батерију до 90% њеног капацитета.
У случају дугих периода искључења УПС система, да би се гарантовало да је батерија потпуно напуњена, УПС систем треба да ради најмање 12 сати свака 3 месеца. Ако није, батерија може бити трајно
